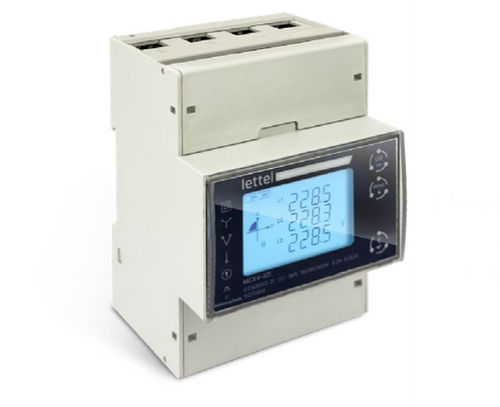

Drehstromzähler MCX4-34X series

für DIN-SchieneModbus RTUmit integrierter Kommunikation

Übersicht
Energiezähler für 3‑phasige oder 4‑phasige Netze, Direktanschluss, maximaler Strom 100 A. Langstreckenkommunikation LoRaWAN und Modbus RS485 Schnittstelle. Erhältlich in ein-, zwei- oder vier Tarifvarianten. Übersichtlichstes Display mit intuitivem Menü, geeignet für Fernauslesung und Energieüberwachung.

Hauptmerkmale

• Netze: 3‑phasig oder 4‑phasig
• Anschluss: Direktanschluss
• Maximaler Nennstrom: 100 A
• Tarife: ein-, zwei- oder vier Tarifvarianten verfügbar
• Anzeige: übersichtliche Benutzeroberfläche und intuitives Menü
• Montage: Hutschiene (DIN)
• Gehäusebreite: 4 Module (72 mm)

Kommunikation

• LoRaWAN
• Modbus RTU (RS485)
• Impulsausgang

Messfunktionen

• Totale Wirkarbeit (Export und Import)
• Totale Blindarbeit (Export und Import)
• Spannung
• Strom
• Frequenz
• Wirkleistung, Blindleistung und Scheinleistung
• Leistungsfaktor
• Oberschwingungsverzerrungen von Spannung und Strom
• Maximale und durchschnittliche Anforderungen

Sicherheit und Konformität

• Plombierbare Klemmenabdeckungen zur Vermeidung von Stromschlägen und Manipulation
• Konformitäten: CE, RoHS, REACh
• Anwendbare Normen: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Vorteile & Anwendungen

• Ein-/Zwei-/Vier-Tarif-Optionen für Abrechnungsflexibilität
• Langstreckenübertragung und geringer Verbrauch durch LoRaWAN — ideal für Fernauslesung und industrielle/tertiäre IoT-Netze
• Ermöglicht Fernüberwachung des Verbrauchs, Energiemanagement von Standorten und Reduzierung manueller Ablesungen
• Geeignet für Büro- und Verwaltungsgebäude, industrielle Anwendungen und Smart‑Grid

Ressourcen (produktbezogene Dokumente)

• MCX Zählerreihe (Produktbroschüre)
• MCX4-340 vollständiges Handbuch (Produktdokument)
• Modbus RTU Austausch-Tabelle (Modbus‑Map)

Technische Daten

• Modell: MCX4-34X
• Produkttyp: kommunizierender 3-/4‑Phasen-Energiezähler
• Max. Strom: 100 A (Direktanschluss)
• Tarife: einfach / doppelt / vierfach (je nach Variante)
• Kommunikationsschnittstellen: LoRaWAN, Modbus RS485, Impulse
• Messungen: Wirkarbeit/Blindarbeit (Import/Export), Spannung, Strom, Frequenz, Leistungen (Wirk, Blind, Schein), Leistungsfaktor, Oberschwingungsverzerrungen, Max-/Durchschnittsanforderungen
• Montage: Hutschiene (DIN)
• Gehäusebreite: 4 Module (72 mm)
• Sicherheit: plombierbare Klemmenabdeckungen
• Konformität: CE, RoHS, REACh
• Normen: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
• Handelsvarianten (Beispielcodes): MCX4-340 (einfach), MCX4-342 (doppelt), MCX4-341 (vierfach)
