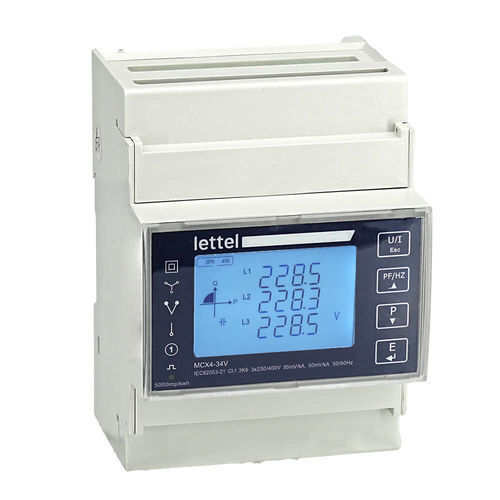

Drehstromzähler MCX4-34 series

einphasigfür DIN-Schieneprogrammierbar

Der dreiphasige Zähler MCX4-34 misst die wichtigsten elektrischen Größen eines dreiphasigen Stromkreises. Die Daten können lokal auf dem LCD-Display oder aus der Ferne über Modbus RS485 RTU oder Ethernet TCP/IP-Kommunikation angezeigt werden. Der Anschluss an Stromwandler oder Rogowski-Spulen erleichtert die Integration. - **Elektrische Eigenschaften:** • Messung von einphasigen, dreiphasigen Netzen mit oder ohne Neutralleiter. • Hilfsstromversorgung 230V AC. • Strommessung über 1A oder 5A Sekundärstromwandler oder MTCR-Modell Rogowski-Spulen. • Genauigkeit 0,5% für Wirkenergie und Momentanmessungen. - **Kommunikation:** • 1 konfigurierbarer Impulsgeber (Zuordnung, Länge, Konstante). • Modbus-Kommunikation je nach Modell: MCX4-34V: Modbus RTU auf RS485-Port (einstellbare Parameter: Parität, Geschwindigkeit, Rahmenformat). MCX4-34V-TCP: Modbus RTU auf RS485-Port + Modbus TCP/IP auf RJ45 Ethernet-Port (feste oder zufällige DHCP-IP-Adressen). Slave-Gerät oder RTU TCP-Gateway-Funktion. - **Physikalische Eigenschaften:** • 72 mm breites Gehäuse, DIN-Schienenmontage. • Anschluss an Schraubklemmen, geschützt durch versiegelbare Klemmenabdeckungen. - **Funktionen:** • Momentanmessungen: einfache und zusammengesetzte Spannungen, Frequenz, Strom pro Phase und gesamt, PQS-Leistungen, Leistungsfaktor pro Phase und gesamt. • Energien: aktiv, reaktiv, scheinbar, importiert und exportiert, pro Phase und gesamt, Doppeltarif. • Netzqualität: Spannungs- und Stromharmonische Verzerrungsraten. • Aufzeichnungen: Anforderungen, Extremwerte. • RS485 Modbus RTU RJ45 Ethernet Modbus TCP/IP-Gateway: Möglichkeit, 32 Slave-Geräte in einer RS485-Schleife an einen MCX4-Zähler anzuschließen, der alle Daten in Modbus TCP auf RJ45 Ethernet-Port überträgt. - **Vorteile:** • Kompaktes 4-Modul breites Gehäuse. • Strommessung über externe Stromwandler zur Integration in einen bestehenden Schaltschrank und Messung hoher Leistungen. • Rogowski-Spulen: öffnend und flexibel, ideal für die Integration in einen engen Raum oder zur Nachrüstung in einem bestehenden Schaltschrank. • Hervorragende und lineare Genauigkeit über den gesamten Bereich. • Erhöhte Sicherheit: keine Erwärmung oder Überlastung möglich. • Erleichterte Wartung: Möglichkeit, den Sekundärkreis unter Volllast zu trennen. • Anzeige der Messungen lokal auf einem großen 3-zeiligen LCD-Bildschirm oder aus der Ferne über Modbus RTU-Kommunikation. • Geeignet für Wind- oder Photovoltaikanwendungen dank unterschiedlicher Indizes für importierte (verbrauchte) und exportierte (erzeugte) Energie. • Versiegelbare Klemmenabdeckungen zur Vermeidung von Stromschlägen oder Betrug. • Klasse 0,5 für Wirkenergie und Momentanmessungen. - **Normen und Zertifizierungen:** • Konformitäten: CE, RoHS, REACh. • Anwendbare Standards: IEC61000, IEC61010, IEC62052, IEC62053. - **Verbundene Produkte:** • Dieser Zähler muss an 1A oder 5A Sekundärstromsensoren oder MTCR-Modell Rogowski-Spulen angeschlossen werden. • MCX4-34V-Elektrizitätszähler mit Rogowski-Spulen, kompatible Referenzen: MTCR-24-300, MTCR-36-600, MTCR-100-1000, MTCR-150-3000, MTCR-200-6000. • MCX4-3415-Elektrizitätszähler mit 1A & 5A Sekundärstromwandlern. - **Verfügbare Varianten:** • MBus-Kommunikation: auf Anfrage. - **Varianten und Bestellcodes:** | Bestellcode | Maximalstrom | Kommunikation | Produkt auf Lager | |-------------|--------------|---------------|------------------| | MCX4-34V | TC Rogowski MTCR | RS485 Modbus RTU | instock | | MCX4-34V-TCP| TC Rogowski MTCR | Modbus TCP | instock | | MCX4-3415-TCP| TC /1A oder /5A | Modbus TCP | instock | - **Verfügbare Unterstützungen:** • MCX-Zählerpräsentation (pdf) • Allgemeiner Katalog (pdf) • Produktblatt (pdf) • Vollständiges Handbuch (pdf) • Modbus-Austauschtabelle (pdf) - **Videos:** • MCX4: Verwendung des Zählers • MCX4: Programmierung des Zählers - **Eigenschaften / Technische Spezifikationen:** • Einphasen- und Dreiphasenmessung mit oder ohne Neutralleiter • Hilfsstromversorgung 230V AC • Stromeingang: TC 1A/5A oder MTCR Rogowski-Spulen • Genauigkeit: 0,5% Wirkenergie und Momentanmessungen • Kommunikation: Modbus RS485 RTU, Ethernet TCP/IP je nach Modell • 72 mm Gehäuse, DIN-Schienenmontage • 3-zeiliges LCD-Display • CE, RoHS, REACh-Konformität • Standards: IEC61000, IEC61010, IEC62052, IEC62053
