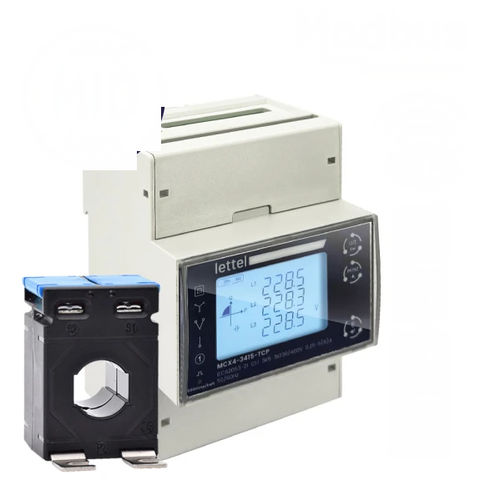

Einphasiger elektrischer Energiezähler MCX4-32XCT series

dreiphasigfür DIN-Schienemit Stromwandler

Beschreibung
Modbus WiFi-Energiezähler – einphasig (x3) / dreiphasig / vierphasig – MID-Zulassung. MID‑zertifizierter Energiezähler mit Modbus RS485- und WiFi‑Schnittstelle, 4‑Tarif‑Verwaltung, kompatibel mit Stromwandlern (TA) 1A oder 5A.

Hauptmerkmale

• Elektrisch: Zähler für einphasige x3-, dreiphasige oder vierphasige Netze; Anschluss für TA 1A oder 5A.
• Kommunikation: Modbus RS485, WiFi, Impulsausgang.
• Tarifierung: Vierfach-Tarife (4 Tarife).
• Bedienoberfläche: Klare Anzeige und intuitives Menü.
• Montage: Hutschienenmontage; Gehäusebreite 4 Module; Front IP54.

Gemessene Größen

• Elektrische Wirkenergie gesamt importiert und exportiert
• Blindenergie importiert und exportiert
• Spannung
• Strom
• Frequenz
• Wirk-, Blind- und Scheinleistung
• Leistungsfaktor
• Oberschwingungsverzerrungen (Spannung und Strom)
• Maximale und durchschnittliche Lastanforderungen

Genauigkeitsklassen

• Klasse 1 / B
• MID‑Version 0,5S / C (für MID-konforme Abrechnung)

Anwendungen & Vorteile

• Entwickelt für präzise Messung und Überwachung von Verbräuchen in mittel- und leistungsstarken Anlagen.
• MID‑zertifiziert: geeignet für Energieberechnung, Umlageabrechnung oder Kostenverteilung.
• Leichte Integration in Überwachungssysteme, GLT und Energiemanagement‑Plattformen via Modbus und WiFi.
• 4‑Tarif‑Verwaltung zur Analyse von Verbräuchen nach Zeitfenstern und zur Optimierung der Energiekosten.
• Kompatibel mit Smart‑Home‑Apps (z. B. Tuya Smart, Smart Life) für Smartphone‑Zugriff und Modbus‑Frames über Wi‑Fi.
• Geeignet für Gewerbe, Industrie, Wohnanlagen und Photovoltaik‑Anlagen.

Normen und Zertifizierungen

• Konformitäten: CE, RoHS, REACh
• Anwendbare Standards: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
• Sicherheit: plombierbare Abschlusskappen an Klemmen zur Verringerung von Stromschlag- oder Manipulationsrisiko

Verfügbare Ressourcen

• Prospekt / Produktvorstellung der MCX‑Reihe
• Vollständiges Produktdatenblatt (MCX4-321CT Bedienungsanleitung)
• Modbus RTU Registertabelle (Registermap / modbus)

Varianten und Bestellcodes
Bestellcode | Max Strom | Anzahl Tarife | MID Zulassung | Lagerstatus
MCX4-321CT | TA /1A oder /5A | Vierfach | (nicht angegeben) | outofstock
MCX4-321CT-M | TA /1A oder /5A | Vierfach | Ja | outofstock

Spezifikationen / technische Daten

• Serie: MCX4
• Unterstützte Netze: einphasig (x3), dreiphasig, vierphasig
• Anschluss Transformator: TA 1A oder 5A
• Kommunikation: Modbus RS485, WiFi, Impulsausgang
• Tarifverwaltung: 4 konfigurierbare Tarife
• Anzeige: Benutzeroberfläche mit intuitivem Menü
• Montage: Hutschiene
• Gehäuse: 4 Module, Front IP54
• Messgrößen: Wirkleistung/Blindleistung, Spannung, Strom, Frequenz, Leistungen, Leistungsfaktor, Oberschwingungen
• Genauigkeit: 1/B; MID Version 0,5S/C
• Sicherheit: plombierbare Klemmenabdeckungen
• Konformitäten: CE, RoHS, REACh
