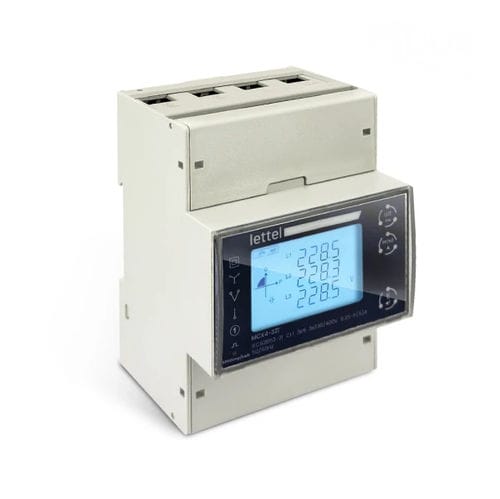

Einphasiger elektrischer Energiezähler MCX4-31X series

dreiphasigfür DIN-SchieneM-Bus

Beschreibung
MBus-Energiezähler in Versionen mit einfachem, doppeltem oder vierfachem Tarif

Eigenschaften

• Elektrisch:
  • Energiezähler für bis zu 3 Netze (ein-, drei- oder vierleitig)
  • Maximalstrom 100 A mit Direktanschluss
  • Verfügbar in Versionen mit einfachem, doppeltem oder vierfachem Tarif
• Kommunikation:
  • MBus (RS485)
  • Integrierter Impulsausgang
  • Übersichtliches Display und intuitives Menü
• Mechanisch:
  • Hutschienenmontage
  • Gehäusebreite 4 Module (72 mm)
  • Frontschutz IP54

Vorteile

• Anwendungen: Direkte und zentrale Übertragung von Verbrauchsdaten über MBus; geeignet für ein-, drei- und vierleitige Netze bis 100 A; genaue Erfassung von Wirkleistung und Blindleistung, Spannung, Strom, Leistung und Leistungsfaktor; Lastanalyse und Optimierung der Energieeffizienz; Integration in Überwachungssysteme (BMS/SCADA).
• Sicherheit: Versiegelbare Anschlussabdeckungen zur Reduzierung des Risikos von Stromschlägen und Manipulationen.

Funktionen

• Multimessung:
  • Gesamte importierte und exportierte Wirkleistung
  • Gesamte importierte und exportierte Blindleistung
  • Spannung
  • Strom
  • Frequenz
  • Wirkleistung
  • Blindleistung
  • Scheinleistung
  • Leistungsfaktor
  • Oberwellenverzerrungen von Spannung und Strom
  • Maximale und mittlere Lastanforderungen
• Genauigkeitsklassen: 1 / B

Normen und Zertifizierungen

• Konformitäten: CE, RoHS, REACH
• Anwendbare Normen: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Varianten und Bestellcodes
Bestellcode | Max. Strom | Kommunikation | Tarifanzahl | Lagerstatus
MCX4-310 | 100A | RS485 MBus | Einfach | instock
MCX4-312 | 100A | RS485 MBus | Doppel | outofstock
MCX4-311 | 100A | RS485 MBus | Vierfach | outofstock

Verfügbare Dokumente

• MCX Zählerreihe (PDF, 1.31 MB)
• Vollständiges Handbuch (PDF, 1.92 MB)

Verwandte Ressourcen

• Grundlagen des Stromzählers (Technisches Merkblatt)
• Verstehen der Genauigkeitsklasse eines Stromzählers (Technisches Merkblatt)
• Elektrische Maßeinheiten (Technisches Merkblatt)

Technische Merkmale / Spezifikationen

• Typ: MBus-Energiezähler
• Modell: MCX4-31X
• Konfigurationen: einfacher, doppelter, vierfacher Tarif
• Gemessene Netze: bis zu 3 ein-, drei- oder vierleitige Netze
• Nennstrom max.: 100 A (Direktanschluss)
• Kommunikation: RS485 MBus
• Impulse: integrierter Impulsausgang
• Gehäuse: 4 Module (72 mm)
• Montage: Hutschiene
• Frontschutz: IP54
• Genauigkeitsklassen: 1 / B
• Verfügbare Messungen: Wirkleistung (Import/Export), Blindleistung (Import/Export), Spannung, Strom, Frequenz, Wirkleistung/Blindleistung/Scheinleistung, Leistungsfaktor, Oberwellenverzerrungen von Spannung und Strom, maximale und mittlere Lastanforderungen
• Bedienoberflächen: Display und intuitives Menü
• Sicherheit: versiegelbare Anschlussabdeckungen
• Konformitäten: CE, RoHS, REACH
• Normen: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
