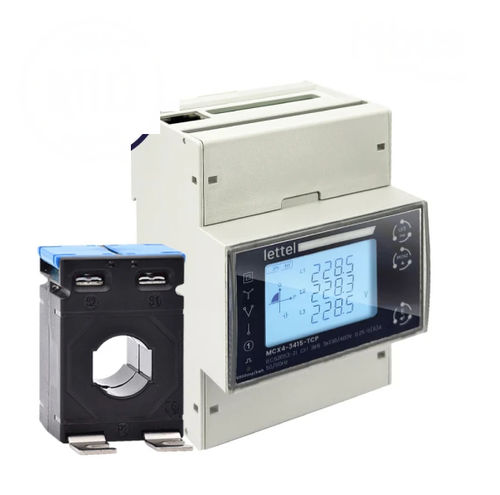

Drehstromzähler MCX4-31XCT series

einphasigfür DIN-Schienemit Stromwandler

Einführung
Der MCX4-31XCT ist ein MID-zertifizierter Energiezähler mit M‑Bus-kompatibler Kommunikation und Modbus RS485-Schnittstelle, ausgelegt für den Anschluss über Stromwandler (TC). Geeignet für Messungen in einphasigen (bis zu 3), dreiphasigen oder vierphasigen Netzen, mit Impulsausgang und zentraler Fernauslesefähigkeit.

Eigenschaften

• Elektrisch:
  • Energiezähler für bis zu 3 einphasige Netze, dreiphasige oder vierphasige Systeme
  • Anschluss über Stromwandler (TC) /1A oder /5A
• Kommunikation:
  • Modbus RS485
  • Impulsausgang
  • Klare Bedienoberfläche und intuitives Menü
• Mechanisch:
  • Montage auf DIN-Schiene
  • Gehäusebreite 4 Module (72 mm)
  • Frontseite Schutzart IP54

Vorteile und Anwendungen
Der MCX4-31XCT kombiniert M‑Bus-kompatible Kommunikation und Anschluss über Stromwandler zu einer MID-zertifizierten Messeinrichtung für gewerbliche, industrielle und standortübergreifende Installationen, die Verbrauchsaufteilung und zentrale Fernauslesung benötigen. Geeignet für die Integration in Energiemanagement- und Multi-Energie-Systeme, Lastanalyse und Optimierung der elektrischen Leistung.

Sicherheit

• Plombierbare Klemmenabdeckungen zur Reduzierung des Stromschlagrisikos und zur Verhinderung von Manipulationen

Funktionen

• Mehrfachmessung:
  • Gesamte Wirkleistung import/export
  • Gesamte Blindenergie import/export
  • Spannung
  • Strom
  • Frequenz
  • Wirkleistung
  • Blindleistung
  • Scheinleistung
  • Leistungsfaktor
  • Spannungs- und Stromklirrfaktor (THD)
  • Maximale und durchschnittliche Lastanforderungen
• Genauigkeitsklassen:
  • MID-Version 0.5S/C
  • Non-MID-Version 1/B

Normen und Zertifizierungen

• Konformitäten: CE, RoHS, REACH
• Anwendbare Normen: IEC 61000-4-2/3/4/5/6/8/11, IEC 61010-1, IEC 62052-23, IEC 62053-22, IEC 61557-12, IEC 60068

Varianten und Bestellcodes
Bestellcode | Max. Strom | Kommunikation | Tarifanzahl | MID-Zulassung | Lagerbestand
MCX4-310CT-M | TC /1A oder /5A | RS485 M‑Bus | Einfach | Ja | instock
MCX4-310CT | TC /1A oder /5A | RS485 M‑Bus | Einfach | (n/a) | outofstock
MCX4-312CT-M | TC /1A oder /5A | RS485 M‑Bus | Doppel | Ja | outofstock
MCX4-312CT | TC /1A oder /5A | RS485 M‑Bus | Doppel | (n/a) | outofstock
MCX4-311CT-M | TC /1A oder /5A | RS485 M‑Bus | Vierfach | Ja | outofstock
MCX4-311CT | TC /1A oder /5A | RS485 M‑Bus | Vierfach | (n/a) | outofstock

Ressourcen (Begleitdokumente)

• Grundlagen des Energiezählers
• Verständnis der Genauigkeitsklasse eines Energiezählers
• Elektrische Maßeinheiten

Technische Daten

• Kommunikation: Modbus RS485 (M‑Bus kompatibel je nach Variante)
• Anschluss: über Stromwandler (TC) /1A oder /5A
• Messgrößen: Wirks/Blindenergie import/export, Spannung, Strom, Frequenz, Leistungen, Leistungsfaktor, Oberschwingungen
• Montage: DIN-Schiene
• Gehäuse: Breite 4 Module (72 mm)
• Frontseite Schutzart: IP54
• Variantenoptionen: einfach / doppelt / vierfach (je nach Referenz)
• Konformitäten: CE, RoHS, REACH; oben aufgeführte IEC-Normen
