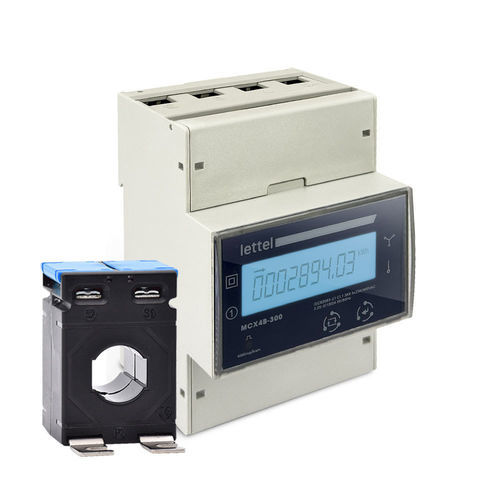

Drehstromzähler MCX4B-30XCT

einphasigfür DIN-SchieneImpulsausgang

Beschreibung
Impulszähler über Stromwandler (TC) ausgelegt für tetrapolare Netzstrukturen. Geeignet zur Energieüberwachung und -erfassung in Mittel- und Hochleistungsanlagen; misst Wirkarbeit, Spannung, Strom, Leistung, Frequenz und Leistungsfaktor. Die Impulsausgangs-Schnittstelle macht das Gerät kompatibel mit Leitsystemen und zentralen Datenloggern.

Hauptmerkmale

• Elektrisch:
  • Einphasen (x3) und tetrapolare Netzwerke
  • Anschluss über Stromwandler (TC)
  • Einzel-Tarif
• Kommunikation:
  • Impulsausgang
  • Klare Anzeige und intuitives Menü
• Mechanisch:
  • DIN-Schienenmontage
  • Gehäusebreite: 4 Module (72 mm)
• Mehrfachmessung:
  • Summe importierter und exportierter Wirkarbeit
  • Spannung
  • Strom
  • Frequenz
  • Wirkleistung
  • Leistungsfaktor
• Genauigkeitsklasse:
  • 1/B

Anwendungen
Energieüberwachung und -verfolgung in Tertiärgebäuden, leichten Industriebetrieben oder Mehrparteienanlagen. Geeignet für zentrale Verbrauchsüberwachungssysteme zur Lastanalyse, Leistungsprüfung von Stromkreisen und Verbrauchsoptimierung.

Vorteile und Sicherheit

• Impulsausgang, einfach in Überwachungssysteme oder Datenlogger integrierbar
• Versiegelbare Anschlussabdeckungen zur Verringerung des Berührungsrisikos und zur Eindämmung von Manipulationen

Konformität und Normen

• Zertifizierungen: CE, RoHS, REACh
• Anwendbare Normen: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Ressourcen und verfügbare Dokumentation

• MCX Zählerreihe (Produktbroschüre)
• Vollständiges Produktdatenblatt (spezifisches Handbuch MCX4B)
• Technische Artikel: Grundlagen des Stromzählers; Verständnis der Genauigkeitsklasse eines Zählers; Elektrische Messeinheiten

Technische Spezifikationen

• Typ: Impulszähler über Stromwandler (TC)
• Unterstützte Netzwerke: Einphasen (x3), Dreiphasen, tetrapolar
• Anschluss: über Stromwandler
• Tarifierung: Einzel-Tarif
• Kommunikationsausgang: Impulsausgang
• Anzeige / Schnittstelle: Intuitives Menü, klare Anzeige
• Montage: DIN-Schiene
• Gehäusebreite: 4 Module (72 mm)
• Messungen: importierte/exportierte Wirkarbeit, Spannung, Strom, Frequenz, Wirkleistung, Leistungsfaktor
• Genauigkeitsklasse: 1/B
• Sicherheit: versiegelbare Anschlussabdeckungen
• Zertifizierungen: CE, RoHS, REACh
• Normen: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
