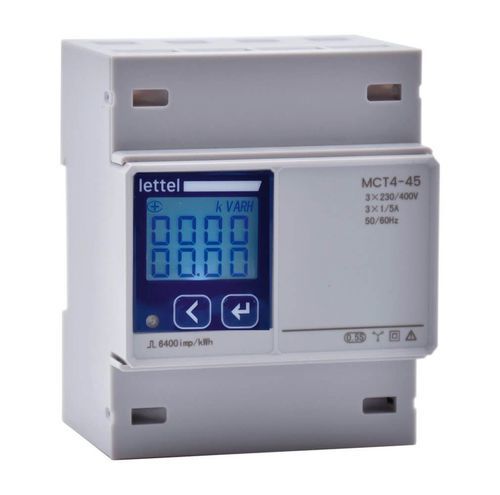

Drehstromzähler MCT4-x5

für DIN-SchienedigitalModbus

Der MCT4-x5 Zähler kombiniert Leistung mit minimalem Platzbedarf: - **Elektrisch:** - Mehrfachmessungs-Energiezähler für dreiphasiges 3x 400V oder vierphasiges 3x 230V 50/60Hz Netz. - Indirekter Anschluss an Stromwandler mit 1A oder 5A Sekundär. - Genauigkeitsklasse 0,5S für aktive Energie. - **Physisch:** - DIN-Schienenmontage. - Gehäusebreite 4 Module, 72 mm. - Versiegelbare Anschlussabdeckungen. - Frontplatte IP54. - **Kommunikation:** - Der MCT4-x5 Energiezähler verfügt über einen Impulsausgang für aktive Energie sowie eine RS485-Schnittstelle mit vollständig programmierbarer Modbus RTU oder Mbus Kommunikation. - **Mehrfachmessungs-Funktionalitäten:** - Der MCT4-x5 Dreiphasen- oder Tetrazähler misst die wichtigsten elektrischen Größen für eine detaillierte Schaltungsanalyse: - Aktive und reaktive Energien, importiert und exportiert - Spannung - Strom - Aktive, reaktive und scheinbare Leistungen - Leistungsfaktor - Frequenz - Anforderungen* - Extremwerte* - Oberschwingungsverzerrungsraten U und I* - *Daten zugänglich über Modbus. - **Vorteile:** - Kompaktes Gehäuse mit 4 Modulen Breite. - Messvisualisierung lokal auf dem Display oder aus der Ferne auf der kostenlos bereitgestellten Software. - Geeignet für Wind- oder Photovoltaikanwendungen dank der unterschiedlichen Indizes für importierte (verbrauchte) und exportierte (erzeugte) Energie. - Versiegelbare Anschlussabdeckungen zur Vermeidung von Stromschlägen oder Betrug. - Klasse 0,5S für aktive Energie. - **Normen und Zertifizierungen:** - Konformitäten: CE, RoHS, REACh. - Anwendbare Standards: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12. - **Kompatibilität:** - Der MCT4-45 Dreiphasenzähler muss an Stromwandler mit 1A oder 5A Sekundär angeschlossen werden. - **Verfügbare Varianten:** - Auf Anfrage, Version mit 4 programmierbaren Tarifen über Modbus-Kommunikation. - **Varianten und Bestellcodes:** - Bestellcode | Netztyp | Kommunikation | Produkt auf Lager - MCT4-45 | Vierphasig | RS485 Modbus RTU | instock - MCT4-45-MBUS | Vierphasig | RS485 Mbus | instock - MCT4-35 | Dreiphasig ohne Neutralleiter | RS485 Modbus RTU | instock - **Technische Ressourcen:** - Das Wesentliche des Elektrizitätszählers - RS485 MODBUS Kommunikation - Verständnis der Genauigkeitsklasse eines Elektrizitätszählers - Problem der negativen Energie: Diagnose und technische Lösungen - **Merkmale / Technische Spezifikationen:** - Netz: dreiphasig 3x 400V oder vierphasig 3x 230V 50/60Hz - Anschluss: indirekt über CT 1A oder 5A - Genauigkeit: Klasse 0,5S (aktive Energie) - Montage: DIN-Schiene - Gehäusebreite: 4 Module (72 mm) - Frontplatte: IP54 - Kommunikation: RS485 Modbus RTU oder Mbus, Impulse - Lokale Anzeige und Fernsoftware - Konformitäten: CE, RoHS, REACh - Standards: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12
