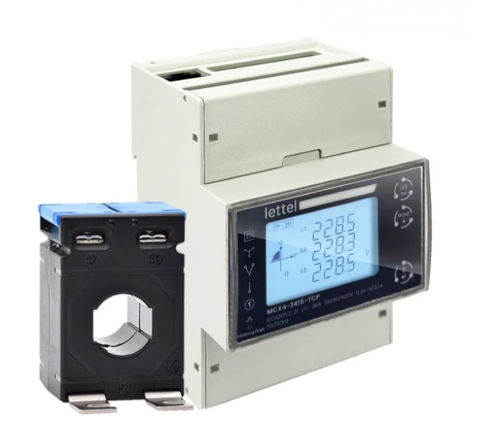

Drehstromzähler MCX4-30XCT-400V series

für DIN-SchieneImpulsausgangmit integrierter Kommunikation

Zusammenfassung
Dreiphasen-Energiemessgerät 400V Modbus – Anschluss über Stromwandler (TA). Geeignet zur Überwachung und Energieverfolgung von Anlagen mit hoher Leistung.

Eigenschaften

• Elektrisch:
  • Dreiphasennetz 400V
  • Anschluss über Stromwandler (TA)
  • Einstellbare Tarifoptionen: einfach, doppelt, vierfach
  • Versorgung durch 400V Dreiphasennetz
• Kommunikation:
  • Modbus RTU (RS485)
  • Pulsausgang
  • Übersichtliche Bedienoberfläche und intuitives Menü
• Mechanisch:
  • Montage auf Hutschiene (DIN)
  • Gehäusebreite: 4 Module (72 mm)

Vorteile / Anwendungen

• Überwachung von Haupt-Niederspannungsschaltanlagen, Werkstätten, Produktionslinien und Verteilerschränken.
• Zentrale Energiesupervision: erleichtert Verbrauchsanalysen, Erkennung von Abweichungen und Optimierung der elektrischen Leistung.
• Geeignet für Mehrfamilienhäuser, Einkaufszentren, Lager und technische Einrichtungen mit Bedarf an präziser Energieüberwachung.

Funktionen

• Mehrparameter-Messungen: gesamte Wirkleistung (Import/Export), gesamte Blindleistung (Import/Export)
• Messung von Spannungen, Strömen und Frequenz
• Wirksame, Blind- und Scheinleistung
• Leistungsfaktor
• Oberschwingungsanalyse für Spannung und Strom
• Maximale und mittlere Leistungsanforderungen
• Angegebene Genauigkeitsklasse: 1/B

Normen & Sicherheit

• Versiegelbare Klemmenabdeckungen zum Schutz vor elektrischen Gefahren und Manipulation
• Konformitäten: CE, RoHS, REACH
• Anwendbare Standards: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Varianten und Bestellcodes
Bestellcode | Max. Strom | Tarifoptionen | Lagerstatus
MCX4-300CT-400V | TA /1A oder /5A | Einfach | vorrätig
MCX4-302CT-400V | TA /1A oder /5A | Doppel | nicht vorrätig
MCX4-301CT-400V | TA /1A oder /5A | Vierfach | nicht vorrätig

Verfügbare Dokumente

• MCX Zählerreihe (Übersicht)
• Vollständiges Produktdatenblatt
• Modbus RTU Registertabelle

Technische Daten

• Produkttyp: Dreiphasen-Energiezähler für Anschluss über Stromwandler (TA)
• Versorgung: 400V Dreiphasennetz
• TC/TA-Eingänge: geeignet für Sekundärstrom 1A oder 5A je nach Variante
• Kommunikation: Modbus RTU (RS485), Pulsausgang
• Format: Hutschienenmontage, Breite 4 Module (72 mm)
• Genauigkeitsklasse: 1/B
• Messfunktionen: Wirkleistung/Blindleistung (Import/Export), Spannungen, Ströme, Frequenz, Leistungen, Leistungsfaktor, Oberschwingungen, Lastanforderungen
• Sicherheit: versiegelbare Klemmenabdeckungen
• Konformität: CE, RoHS, REACH
• Standards: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
