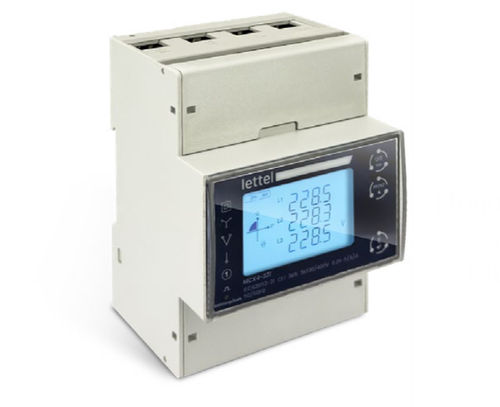

Drehstromzähler MCX4-30X series

einphasigfür DIN-SchieneMID-zertifiziert

Beschreibung
Modbus- und MID-Energiezähler mit Direktanschluss.

Eigenschaften

• Elektrisch: Energiezähler für bis zu 3 Netze (einphasig, dreiphasig oder vierphasig). Maximaler Strom 100 A und Direktanschluss.
• Kommunikation: Modbus RS485. Impulsausgang. Übersichtliche Anzeige und intuitives Menü.
• Physisch: Hutschienenmontage. Gehäusebreite: 4 Module (72 mm). Frontseite IP54.
• Mehrfachmessung: Gesamte aktive Energie importiert und exportiert. Gesamte reaktive Energie importiert und exportiert. Spannung. Strom. Frequenz. Aktive Leistung, Blindleistung, Scheinleistung. Leistungsfaktor. Spannungs- und Stromoberschwingungen. Maximal- und Durchschnittsleistungen.
• Genauigkeitsklassen: MID-Version 0,5S/C. Nicht-MID-Version 1/B.

Vorteile

• Anwendungen: Überwachung des Energieverbrauchs von Standorten zur Kostenreduzierung und Optimierung der Energieeffizienz. Überwachung von Mehrnetzinstallationen (mono/tri/tetra) bis 100 A. Management und Kontrolle der Netzqualität (Messung von Oberschwingungen, Leistungsfaktor). Integration in BMS/Smart-Building-Systeme über Modbus RS485. Regulatorische Prüfungen und Energieabrechnung mit der MID-zertifizierten Version.
• Sicherheit: Versiegelbare Anschlussklemmenabdeckungen zur Reduzierung von Stromschlagrisiken und zur Begrenzung von Manipulationen.

Normen und Zertifizierungen

• Konformitäten: CE, RoHS, REACH.
• Anwendbare Normen: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068.

Varianten und Bestellcodes
Bestellcode | Max. Strom | Kommunikation | Anzahl Tarife | MID-Zulassung | Lagerbestand
MCX4-300-M | 100A | RS485 Modbus RTU | Einfach | Ja | Auf Lager
MCX4-300 | 100A | RS485 Modbus RTU | Einfach | | Auf Lager
MCX4-302-M | 100A | RS485 Modbus RTU | Doppel | Ja | Auf Lager
MCX4-302 | 100A | RS485 Modbus RTU | Doppel | | Nicht vorrätig
MCX4-301-M | 100A | RS485 Modbus RTU | Vierfach | Ja | Auf Lager
MCX4-301 | 100A | RS485 Modbus RTU | Vierfach | | Nicht vorrätig

Ressourcen und verfügbare Dokumentation

• MCX Zählerreihe (Übersicht) — PDF.
• Vollständiges Handbuch (Produktanleitung) — PDF.
• Modbus RTU Registertabelle — PDF.

Eigenschaften / technische Daten

• Direktanschluss bis 100 A.
• Messungen: aktive und reaktive Energie (Import/Export), Spannungen, Ströme, Frequenzen, Leistungen, Leistungsfaktor, Oberschwingungen, Leistungen.
• Schnittstellen: RS485 Modbus RTU, Impulsausgang.
• Montage: Hutschiene. Gehäusebreite: 4 Module (72 mm). Frontseite IP54.
• Versionen: MID (0,5S/C) und Nicht-MID (1/B).
• Versiegelbare Anschlussklemmenabdeckungen.
• Konformität CE, RoHS, REACH; entspricht den oben aufgeführten IEC-Normen.
