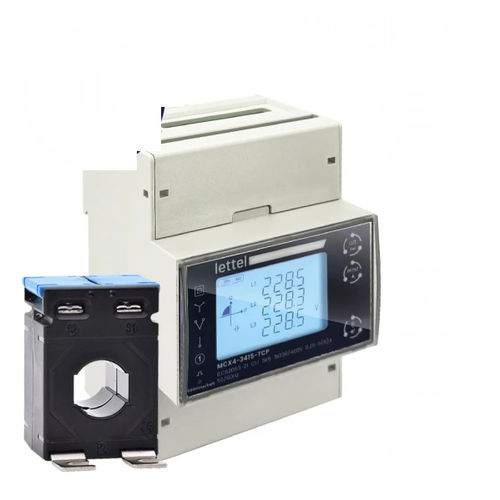

Einphasiger elektrischer Energiezähler MCX4-30XCT series

dreiphasigfür DIN-SchieneRS-485

Übersicht Energiemessgerät mit Modbus und MID, Anschluss über TC. Der MCX4-30XCT wurde für die Messung von Energieverbräuchen in Mittel- und Hochleistungsanlagen entwickelt, die den Anschluss über Stromwandler erfordern. Verfügbar in MID-zertifizierten Versionen für gesetzliche Energieabrechnung und in nicht-MID-Versionen für interne Überwachungsanwendungen. Durch die RS485 Modbus RTU-Schnittstelle lässt es sich in Leitsysteme und Energiemanagementsysteme für Lastanalyse, Power-Quality-Überwachung und Optimierung elektrischer Leistungen integrieren.

Elektrische Merkmale

• Energiemessgerät für bis zu 3 Netze: einphasig, dreiphasig oder vierphasig
• Anschluss über Stromwandler (TC)

Kommunikation

• RS485 Modbus RTU
• Impulsausgang
• Klare Anzeige und intuitives Menü

Mechanik

• DIN-Schienenmontage
• Gehäusebreite: 4 Module (72 mm)
• Frontschutz: IP54

Funktionen

• Gesamte importierte und exportierte Wirkleistung
• Gesamte importierte und exportierte Blindenergie
• Spannung
• Strom
• Frequenz
• Wirk-, Blind- und Scheinleistung
• Leistungsfaktor
• Strom- und Spannungsverzerrungen (Oberschwingungen)
• Maximale und mittlere Lastanforderungen

Genauigkeitsklassen

• MID-Version: 0,5S/C
• Nicht-MID-Version: 1/B

Normen und Zertifizierungen

• Konformitäten: CE, RoHS, REACH
• Anwendbare Normen: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Varianten und Bestellcodes Bestellcode — Max. Strom — Kommunikation — Anzahl Tarife — MID-Zulassung — Lagerbestand
MCX4-300CT-M — TC /1A oder /5A — RS485 Modbus RTU — Einfach — Ja — instock
MCX4-300CT — TC /1A oder /5A — RS485 Modbus RTU — Einfach — (nicht MID) — instock
MCX4-302CT-M — TC /1A oder /5A — RS485 Modbus RTU — Doppel — Ja — instock
MCX4-302CT — TC /1A oder /5A — RS485 Modbus RTU — Doppel — (nicht MID) — outofstock
MCX4-301CT-M — TC /1A oder /5A — RS485 Modbus RTU — Vierfach — Ja — instock
MCX4-301CT — TC /1A oder /5A — RS485 Modbus RTU — Vierfach — (nicht MID) — outofstock

Technische Merkmale / Spezifikationen

• Modell: MCX4-30XCT
• Anschlussart: Stromwandler (TC) — Varianten /1A oder /5A
• Anzahl messbarer Netze: bis zu 3 Netze (einphasig, dreiphasig oder vierphasig)
• Kommunikation: RS485 Modbus RTU
• Ausgänge: Impulsausgang
• Montage: DIN-Schiene
• Gehäusebreite: 4 Module (72 mm)
• Frontschutz: IP54
• Messfunktionen: Wirkleistung/Blindleistung import/export, Spannung, Strom, Frequenz, Leistungen, Leistungsfaktor, Oberschwingungen, Anforderungen
• Verfügbare Genauigkeitsklassen: MID 0,5S/C oder nicht-MID 1/B
• Konformitäten: CE, RoHS, REACH; anwendbare IEC-Normen
