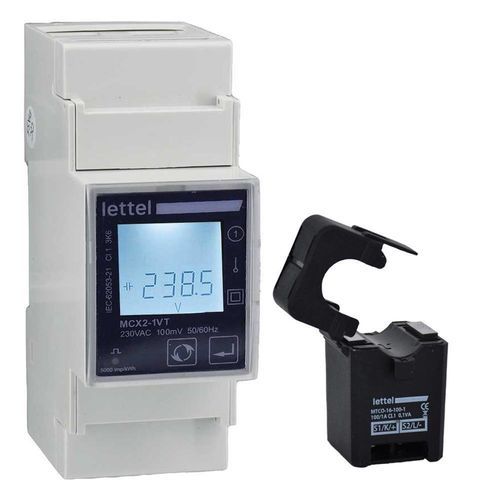

Einphasiger elektrischer Energiezähler MCX2-1VT

für DIN-SchieneClamp-OnImpulsausgang

Der einphasige Zähler MCX2-1VT kombiniert Leistung mit einfacher Integration und Nutzung: - **Elektrisch:** Multi-Mess-Energiezähler für einphasiges Netz 230V 50/60Hz. Messung durch teilbaren Stromwandler, Strombereich von 40mA bis 100A. - **Gemessene Daten:** Der Unterzähler misst eine Vielzahl von elektrischen Größen: - Importierte, exportierte und gesamte aktive (kWh) und reaktive (kVArh) Energien. Doppeltarifmessung möglich. - Momentanwerte: Spannung (V), Strom (U), Wirkleistung (kW), Blindleistung (kVAr), Scheinleistung (kVA), Leistungsfaktor (cos Phi), Frequenz (Hz). - Berechnung von Durchschnitts- und Maximalanforderungen. - **Messgenauigkeit:** Klasse 0,5S für die Messung der Wirkleistung (kWh). - **Kommunikation:** Der MCX2-1VT Energiezähler ist mit einem programmierbaren Impulssender und RS485 Modbus-Anschluss ausgestattet. - **Physisch:** Zähler mit 2-Modul-Breite Gehäuse (36mm), DIN-Schienen montierbar. Versiegelbare Anschlussabdeckungen. Hintergrundbeleuchtetes LCD-Display (einstellbare Dauer). Teilbarer Stromwandler, Ø16mm Öffnung, 115 cm Kabellänge. - **Doppeltarifmessung:** Der Zähler ermöglicht die Energiermessung auf 2 verschiedenen Indizes (T1 und T2). Die Energie erhöht sich auf Tarif 2, wenn eine Spannung von 230V an die Tarifeingangsklemmen angelegt wird. - **Anwendung in der Stromerzeugung:** Der einphasige Stromzähler MCX2-1VT eignet sich für Wind- oder Photovoltaikanwendungen dank der unterschiedlichen Indizes für importierte (verbrauchte) und exportierte (erzeugte) Energie. - **Einfache Integration:** Der Zähler, mit einem Gehäuse von nur 2 Modulen Breite, kann in jeden Schaltschrank oder Gehäuse integriert werden. Der teilbare Stromwandler kann angeschlossen werden, ohne den zu messenden Stromkreis zu trennen. - **Verwendung:** Anzeige der Messungen lokal auf dem Display oder aus der Ferne über Modbus-Kommunikation. - **Sicherheit:** Versiegelbare Anschlussabdeckungen, um jegliches Risiko eines elektrischen Schlags oder Manipulation zu verhindern. - **Präzision:** Klasse 0,5S für die Wirkleistung. - **Konformität:** CE, RoHS, REACh. - **Anwendbare Standards:** IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC61557-12, IEC62053-22/-23, IEC60068-2-6, EN55011 - **Multi-Tarif:** Auf Anfrage, Version mit 4 programmierbaren Tarifen über Modbus oder Mbus-Kommunikation. **Merkmale / Technische Spezifikationen:** - Modell: MCX2-1VT - Typ: Einphasen-Energiezähler - Messung: Durch teilbaren Stromwandler 100A (Bereich 40mA bis 100A) - Kommunikation: RS485 Modbus, Impulssender - Anzeige: Hintergrundbeleuchtetes LCD - Gehäuse: 2 Module (36mm), DIN-Schienenmontage - Präzision: Klasse 0,5S (Wirkleistung) - Konformität: CE, RoHS, REACh - Standards: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC61557-12, IEC62053-22/-23, IEC60068-2-6, EN55011 - Doppeltarif, Import/Export-Index - Teilbarer Stromwandler Ø16mm, 115cm Kabel
