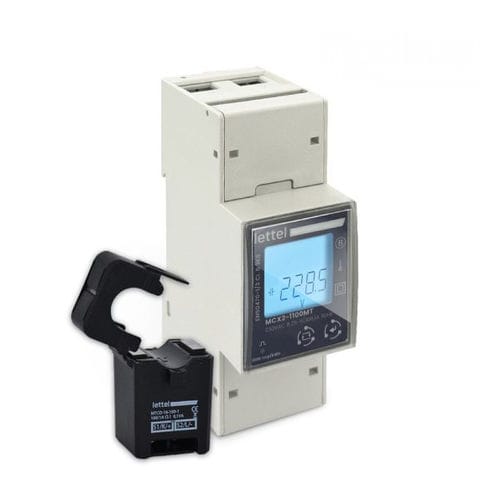

Einphasiger elektrischer Energiezähler MCX2-10XCT series

für DIN-SchieneRS-485mit Stromwandler

Übersicht
Einphasiger Energiezähler mit geliefertem teilbarem Stromwandler (∅16) für indirekte Messung bis 100 A. Verfügbar mit einfacher, doppelter oder vierfacher Tarifoption. Kompaktes Gehäuse für Hutschienenmontage, übersichtliches Display und intuitives Menü.

Elektrische Eigenschaften

• Energiezähler für einphasige Netze mit Modbus-Kommunikation
• Messung über gelieferten teilbaren Stromwandler ∅16 (Messbereich 40 mA bis 100 A)

Kommunikation

• Modbus-Kommunikation (RS485)
• Übertragung elektrischer Parameter und Verbrauchsdaten via Modbus an Überwachungssysteme, BMS
• Verfügbar mit einfacher, doppelter oder vierfacher Tarifoption
• Übersichtliche Benutzeroberfläche und intuitives Menü

Mechanik

• Montage auf Hutschiene
• Kompaktes Gehäuse, Breite 2 Module (36 mm)
• Plombierbare Anschlussabdeckungen zur Vermeidung elektrischer Risiken und Manipulation

Mehrparameter-Messung

• Gesamtwirkenergie importiert und exportiert
• Blindenergie importiert und exportiert
• Spannung
• Strom
• Frequenz
• Wirk-, Blind- und Scheinleistung
• Leistungsfaktor
• Maximale und durchschnittliche Lastanforderungen

Genauigkeitsklassen

• 1/B

Anwendungen und Einsatz
Der MCX2-10XCT ist für Messung und Überwachung einphasiger Anlagen bis 100 A in tertiären und industriellen Umgebungen ausgelegt. Die indirekte Messung mittels teilbarem Stromwandler ermöglicht die Installation ohne Unterbrechung der vorhandenen Leitung und ist geeignet für Renovierungs- oder Erweiterungsprojekte. Ideal für Unterabrechnung, Verbrauchsüberwachung pro Leitung/Gerät, Energiemanagement und Kostenverteilung. Integrierbar in BMS-Architekturen zur Verbrauchsoptimierung und -analyse.

Normen und Konformität

• Konformitäten: CE, RoHS, REACh
• Anwendbare Standards: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068

Ressourcen (verfügbare Dokumente)
Datenblätter, Bedienungsanleitungen und Modbus RTU Registertabelle als PDF im Downloadbereich des Produkts verfügbar.

Varianten / Bestellcodes (Tabelle)
Bestellcode | Netztyp | Max. Strom | Tarifanzahl | Verfügbarkeit
MCX2-100CT | Einphasig | 100 A | Einfach | nicht vorrätig
MCX2-102CT | Einphasig | 100 A | Doppel | vorrätig
MCX2-101CT | Einphasig | 100 A | Vierfach | nicht vorrätig

Technische Merkmale / Spezifikationen

• Indirekte Messung über teilbaren Stromwandler ∅16 (geliefert)
• Messbereich Strom: 40 mA bis 100 A
• Kommunikationsschnittstelle: Modbus RTU (RS485)
• Tarifoptionen: einfach, doppelt oder vierfach je nach Variante
• Gehäusebreite: 2 Module (36 mm) für Hutschienenmontage
• Gemessene Funktionen: aktive/reaktive Energien import/export, Spannung, Strom, Frequenz, Leistungen (wirk, blind, Schein), Leistungsfaktor, max. und mittlere Lastanforderungen
• Genauigkeitsklasse: 1/B
• Plombierbare Anschlussabdeckungen (Manipulationsschutz)
• Konformitäten und Normen: CE, RoHS, REACh; IEC61000-4-x, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
