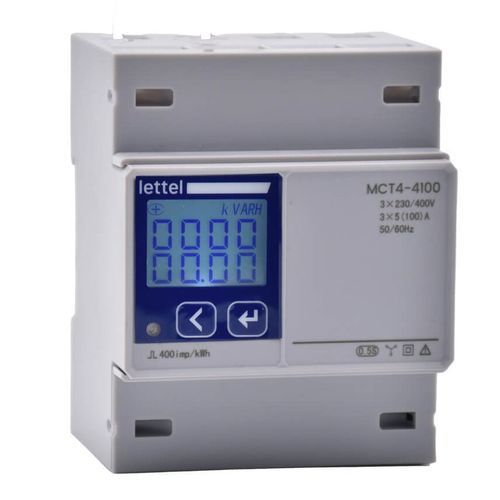

Drehstromzähler MCT4-x100 series

für DIN-SchieneModbus RTUmit Datenlogger

Der MCT4-x100 Stromzähler für drei- oder vierdrahtige Netzwerke kombiniert Leistung mit minimalem Platzbedarf: - **Elektrisch:** - Unterzähler für dreiphasige 3x 400V oder vierdrahtige 3x 230/400V 50/60Hz Netzwerke - Direkte Reihenschaltung - Strombereich von 0,04 bis 100A pro Phase - Genauigkeitsklasse 0,5S für die Messung der aktiven Energie. - **Physikalisch:** - DIN-Schienenmontage - Gehäusebreite 4 Module (72 mm) - Versiegelbare Anschlussabdeckungen - Frontplatte IP54. - **Kommunikation:** - Impulsgeber für aktive Energie (einstellbare Konstante). - RS485-Port mit Modbus RTU oder Mbus Kommunikationsprotokoll, vollständig programmierbar (Parität, Geschwindigkeit, Rahmen). - **Technische Dokumente:** - Das Wesentliche des Stromzählers - RS485 MODBUS Kommunikation - Verständnis der Genauigkeitsklasse eines Stromzählers - Elektrische Maßeinheiten - **Multimessung:** - Der MCT4-x100 Dreiphasen-Unterzähler misst die wichtigsten elektrischen Größen für eine detaillierte Schaltungsanalyse: - Aktive und reaktive Energien, importiert und exportiert, pro Phase und gesamt - Spannung - Strom - Aktive, reaktive und scheinbare Leistungen - Leistungsfaktor - Frequenz - Anforderungen* - Extremwerte* - Harmonische Verzerrungsraten U und I*. - *Daten über Modbus zugänglich. - **Integration:** - Kompaktes Gehäuse mit 4 Modulen Breite. - Direkte Reihenschaltung, Eingang oben und Ausgang unten, mit Neutralleiter links. - **Verwendung:** - Lokale Messanzeige auf dem Scroll-Display oder aus der Ferne auf der kostenlos bereitgestellten Komplettsoftware. - **Anwendungen:** - Der MCT4-x100 Dreiphasen-Energiezähler eignet sich für Wind- oder Photovoltaikanwendungen dank der unterschiedlichen Indizes für importierte (verbrauchte) und exportierte (erzeugte) Energie. - **Sicherheit:** - Versiegelbare Anschlussabdeckungen zur Vermeidung von Stromschlägen oder Betrug. - **Genauigkeit:** - Klasse 0,5S für aktive Energie. - **Normen und Zertifizierungen:** - **Konformitäten:** CE, RoHS, REACh. - **Anwendbare Normen:** IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12. - **Varianten und Bestellcodes:** - **Bestellcode** | **Netzwerktyp** | **Kommunikation** | **Produkt auf Lager** - MCT4-3100 | Dreiphasig ohne Neutralleiter | RS485 Modbus RTU | instock - MCT4-4100 | Vierdraht | RS485 Modbus RTU | instock - MCT4-4100-MBUS | Vierdraht | RS485 Mbus | instock - **Merkmale / Technische Spezifikationen:** - Unterzähler für dreiphasige 3x 400V oder vierdrahtige 3x 230/400V 50/60Hz Netzwerke - Direkte Reihenschaltung - Strombereich von 0,04 bis 100A pro Phase - Genauigkeitsklasse 0,5S für die Messung der aktiven Energie - DIN-Schienenmontage - Gehäusebreite 4 Module (72 mm) - Versiegelbare Anschlussabdeckungen - Frontplatte IP54 - Impulsgeber für aktive Energie (einstellbare Konstante) - RS485 Modbus RTU oder Mbus programmierbarer Port - Lokale oder Fernanzeige - Konformitäten: CE, RoHS, REACh - Normen: IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12
