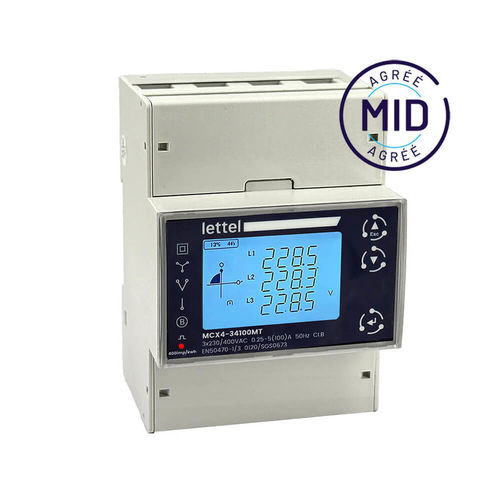

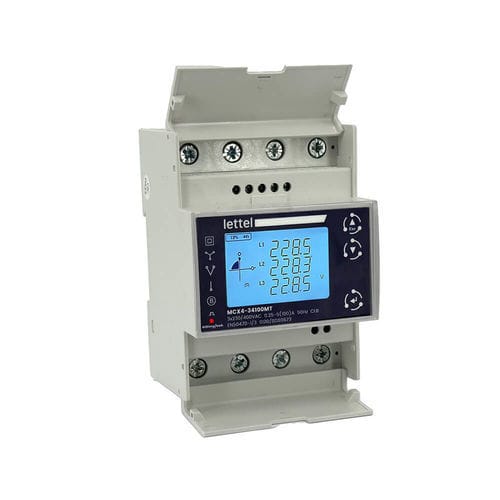

Drehstromzähler MCX4-34100MT

für DIN-SchienedigitalMehrfachtarif

Der dreiphasige Zähler MCX4 bietet die fortschrittlichsten Funktionen und ermöglicht die Energieabrechnung: - Elektrisch: Der Multifunktionszähler MCX4-34100MT misst einen einphasigen, dreiphasigen Stromkreis mit oder ohne Neutralleiter. Hilfsstromversorgung 230V AC. Direkte Verbindung bis zu 100A. Genauigkeit 0,5% für aktive Energie und Momentanmessungen. - Kommunikation: Der MID MCX4-34100MT Energiezähler ist mit einem programmierbaren Impulsausgang und einem RS485 Modbus-Anschluss ausgestattet. - Messgenauigkeit: Klasse 0,5 für die Messung der aktiven Energie (kWh) oder Klasse B gemäß MID-Richtlinie. - Physisch: Zähler mit 4-Modul-Breite Gehäuse (72mm), DIN-Schienenmontage. Versiegelbare Anschlussabdeckungen. Hintergrundbeleuchtetes LCD-Display (einstellbare Dauer). - Gemessene Daten: Der Multifunktionszähler misst und zeigt die folgenden elektrischen Daten an: – Momentanmessungen: Einzel- und Verbundspannungen, Frequenz, Strom pro Phase und gesamt, PQS-Leistung, Leistungsfaktor pro Phase und gesamt. – Energien: aktiv, reaktiv, scheinbar, importiert und exportiert, pro Phase und gesamt, im Doppeltarif. – Netzqualität: Spannungs- und Stromharmonische Verzerrungsraten. – Aufzeichnungen: Anforderungen, Extremwerte. - Doppeltarifmessung: Energiemessung auf 2 separaten Indizes (T1 und T2). Energiezuwächse im Tarif 2, sobald eine Spannung von 230V an die Tarifeingangsklemmen angelegt wird. - Anwendungen: Der dreiphasige Stromzähler MCX4-34100MT eignet sich für Wind- oder Photovoltaikanwendungen dank separater Indizes für importierte (verbrauchte) und exportierte (produzierte) Energie. Die MID-Zertifizierung ermöglicht die Verwendung dieses Stromzählers zur Abrechnung der gemessenen Energie. - Nutzung: Messungen lokal auf einem großen 3-zeiligen LCD-Bildschirm anzeigen oder aus der Ferne über Modbus RTU-Kommunikation. - Einfache Integration: Der Zähler, mit einem Gehäuse von nur 4 Modulen Breite, kann in jeden Schrank oder Schaltschrank integriert werden. - Sicherheit: Versiegelbare Anschlussabdeckungen, um jegliches Risiko eines elektrischen Schlags oder Betrugs zu verhindern. - Konformität: CE, RoHS, REACh. - Anwendbare Normen: IEC61000, IEC61010, IEC62052, IEC62053. - MBus-Kommunikation: Auf Anfrage. - Technische Ressourcen: – MID-Zertifizierung – Die Grundlagen des Stromzählers – RS485 MODBUS-Kommunikation – Die Genauigkeitsklasse eines Stromzählers verstehen – Elektrische Maßeinheiten - Artikel: – Neu in der Enerpro-Reihe - Technische Merkmale / Spezifikationen: Modell: MCX4-34100MT Typ: Dreiphasen- oder Tetraphasen-Stromzähler Direkte Verbindung: bis zu 100A Genauigkeit: 0,5% für aktive Energie und Momentanmessungen Hilfsstromversorgung: 230V AC Kommunikation: RS485 Modbus, programmierbarer Impulsausgang Doppeltarifmessung (T1/T2) Hintergrundbeleuchtetes LCD-Display DIN-Schienenmontage, 4 Module (72mm) Versiegelbare Anschlussabdeckungen Konformität: MID, CE, RoHS, REACh Anwendbare Normen: IEC61000, IEC61010, IEC62052, IEC62053 Optional: MBus-Kommunikation (auf Anfrage)
