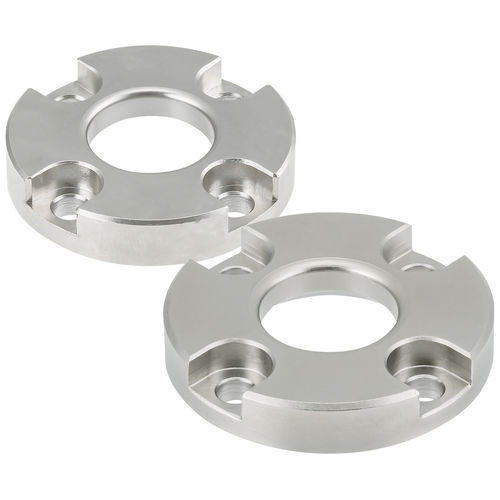

Stahl-Verbindungselement QCWES-B

korrosionsbeständigGewinde

Produktübersicht
Diese Aufnahmen sind für die Verwendung mit den robusten QCWES- und QCWESA-Kugelverriegelungsstiften ausgelegt. Die Aufnahmen werden mit vier Innensechskantschrauben in eine Grundplatte montiert (inklusive). Hergestellt aus chemisch vernickeltem 4135-Stahl, vergütet (gehärtet und angelassen) für Maßhaltigkeit und Verschleißfestigkeit.

Verfügbare Teileoptionen (Tabelle)
Überschriften: ID | SKU | Teilenummer | D mm | D1 mm | L mm | L1 mm | Dp mm | Gewinde T
151254 | QCWES1225-B | QCWES1225-B | 29 | 12 | 5.5 | 2.5 | 23 | M3
151256 | QCWES1634-B | QCWES1634-B | 37 | 16 | 7.5 | 3.5 | 29 | M4

Medien

• Auswahlhilfe - One-Touch Fasteners (Dokument)
• Produktvideo (Video)
• Spezifikationen (qcwes.pdf)
• Spezifikationen (qcwesa-e.pdf)
• Spezifikationen (qcwesb.pdf)

Eigenschaften / Technische Spezifikationen

• Kompatibilität: Zur Verwendung mit QCWES- und QCWESA-Kugelverriegelungsstiften.
• Material: 4135-Stahl mit chemischer Vernickelung.
• Wärmebehandlung: Härtung und Anlassen (gehärtet und angelassen).
• Montage: In eine Grundplatte einbauen mit vier Innensechskantschrauben (inklusive).
• Verfügbare Varianten mit Maßen und Gewinden: QCWES1225-B (D=29 mm, D1=12 mm, L=5.5 mm, L1=2.5 mm, Dp=23 mm, Gewinde=M3); QCWES1634-B (D=37 mm, D1=16 mm, L=7.5 mm, L1=3.5 mm, Dp=29 mm, Gewinde=M4).
