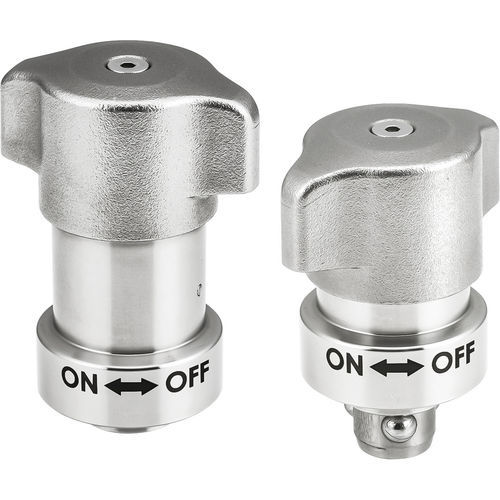

Edelstahl-Viertelumdrehungsbefestigung QCWESA series

für PaneeleFederdruckmit Keil

Übersicht
Diese für schwere Beanspruchung ausgelegten Kugelrastbolzen gewährleisten positives Verriegeln in Schnellwechselanwendungen mit häufigem Ein- und Ausbau von Vorrichtungen. Sie liefern reproduzierbare Spannkräfte und eine einziehbare Stiftfunktion, um Störungen beim Entfernen der Vorrichtung von der Basisplatte zu vermeiden.

Funktionsweise
Wird der Knopf um eine Vierteldrehung gedreht, klappen die Kugeln aus und verriegeln die Vorrichtung. Die Verbindung bleibt verriegelt, bis der Knopf auf 'OFF' gedreht wird; dann ziehen sich die Kugeln in den Schaft zurück und der Schaft kann aus der Basisplatte gehoben werden, sodass ein werkzeugfreier Ausbau möglich ist. Die einziehbare Stiftfunktion ermöglicht das störungsfreie Abziehen von der Basis.

Materialien
Gehäuse: Edelstahl 303.
Knopf: Edelstahl 304.
Keil, Kugeln und Feder: Edelstahl.

Anwendung / Montage
Den Stift in die Vorrichtung einschrauben und den Aufnahme- bzw. Receptacle an der Basis befestigen. Zur Verwendung mit den in der Teileliste genannten Kugelrast-Aufnahmen konzipiert.

Tabelle - Teileoptionen
189512 | QCWESA1227-16S | Plattenstärke 6–16 mm | Gewinde: M2 x 0.4 (Tiefe 4) | D=12 | L=17.5 | Klemmkraft ~220 lbs | Haltekraft ~560 lbs | Aufnahme QCWES1225-B
189513 | QCWESA1636-20S | Plattenstärke 6–20 mm | Gewinde: M3 x 0.5 (Tiefe 6) | D=16 | L=21.5 | Klemmkraft ~450 lbs | Haltekraft ~1120 lbs | Aufnahme QCWES1634-B

Medien / Dokumente
Herunterladbare PDFs und Auswahlleitfäden mit detaillierten Abmessungen und Spezifikationen verfügbar.

Technische Daten

• Produktfamilie / Modell: QCWESA
• Funktion: Kugelverriegelung, einziehbar, 1/4-Umdrehungs-Verriegelung
• Gehäusematerial: Edelstahl 303
• Knopfmaterial: Edelstahl 304
• Innenteile (Keil, Kugeln, Feder): Edelstahl
• Beispiel Klemmkraft: bis zu 450 lbs (je nach Teil)
• Beispiel Haltekraft: bis zu 1.120 lbs (je nach Teil)
• Gewindeoptionen: M2 x 0.4 (Tiefe 4), M3 x 0.5 (Tiefe 6)
• Für häufiges Ein-/Ausbauen ohne Werkzeug ausgelegt
• Zur Verwendung mit passenden Kugelrast-Aufnahmen (oben referenziert)
