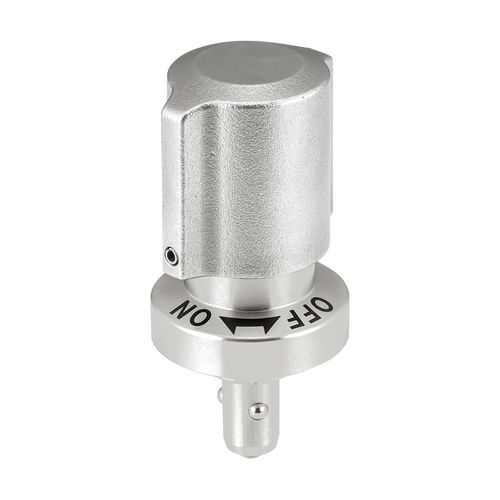

Edelstahl-Viertelumdrehungsbefestigung QCWEA series

Federdruckmit Keilmit Gewinde

Produktübersicht
Die einziehbaren Kugelverriegelungen QCWEA bieten positive Verriegelung für Schnellwechselanwendungen, bei denen Vorrichtungen häufig eingesetzt und entfernt werden. Der einziehbare Stift ermöglicht ein störungsfreies Abheben von der Basis, wodurch Einsätze in Führungen und Türen ohne Interferenzen möglich sind. Die Befestigung wird mit passenden Kugel-Verriegelungs-Aufnahmen verwendet; durch eine Vierteldrehung des Knopfs spreizen sich die Kugeln und verriegeln die Vorrichtung. Wird der Knopf auf OFF gedreht, ziehen sich die Kugeln zurück und ein werkzeugloses Entfernen ist möglich.

Hauptmerkmale

• Einziehbares Stiftdesign für interferencefreie Entfernung
• Vierteldreh-Bedienung: Kugeln spreizen zum Verriegeln und ziehen sich in OFF zurück
• Sensor-Erkennung möglich in Kombination mit Position Sensor Receptacles (QCWE-M-S)
• Gehäuse: Edelstahl 303; Knopf: Edelstahl 304; Keil, Kugeln und Feder: Edelstahl
• Konzipiert für Schnellwechselvorrichtungen, Schiebesysteme und Türen mit häufigen Ein-/Ausbauvorgängen

Teilausführungen (Beispiele)

• QCWEA0625-10-SUS — Plattenstärke 3–10 mm; Gewinde M2x0.4 (Tiefe 3); D 6; D1 (h9) 14; D2 25; D3 25; Dp 28; L 19.5; H 58; H1 43.5; H2 6.5; Klemmkraft ≈ 6.7 Lbs; Haltekraft 20.2 Lbs; Verwendung mit: QCBU0608-M12, QCBU0608-M12SUS; Sensor-Aufnahme: QCWE0625-M16-S, QCWE0625-M16-SL; Schwimmende Aufnahme: QCBU0608-FL-SUS
• QCWEA1034-14-SUS — Plattenstärke 3–14 mm; Gewinde M3x0.5 (Tiefe 5); D 10; D1 (h9) 18; D2 34; D3 34; Dp 36; L 21.5; H 66; H1 50.0; H2 10.0; Klemmkraft ≈ 11.2 Lbs; Haltekraft 33.7 Lbs; Verwendung mit: QCBU1012-M16, QCBU1012-M16SUS; Sensor-Aufnahme: QCWE1034-M20-S, QCWE1034-M20-SL; Schwimmende Aufnahme: QCBU1012-FL-SUS

Anwendungen

• Schnellwechsel-Werkzeuge und Vorrichtungen
• Schiebe- und Türbaugruppen, die häufiges Entfernen ohne Werkzeuge erfordern
• Fertigungslehren, die positive Verriegelung und Wiederholgenauigkeit benötigen

Medien

• Selection Guide - One-Touch Fasteners (PDF)
• Specifications (PDF)
• Product Video (mp4)

Technische Daten

• Modell: QCWEA
• Typ: Kugelverriegelung, einziehbar
• Gehäusematerial: Edelstahl 303
• Knopfmaterial: Edelstahl 304
• Keil, Kugeln und Feder: Edelstahl
• Sensorerkennung möglich mit QCWE-M-S Receptacles
• Betrieb: Vierteldrehung; Kugeln spreizen zum Verriegeln und ziehen sich zur werkzeuglosen Entfernung zurück
• Beispielvarianten und Abmessungen/Kräfte siehe oben
• Konzipiert für den Einsatz mit passenden Aufnahmen (QCBU-Serie, QCWE Sensor-Aufnahmen, schwimmende Varianten)
