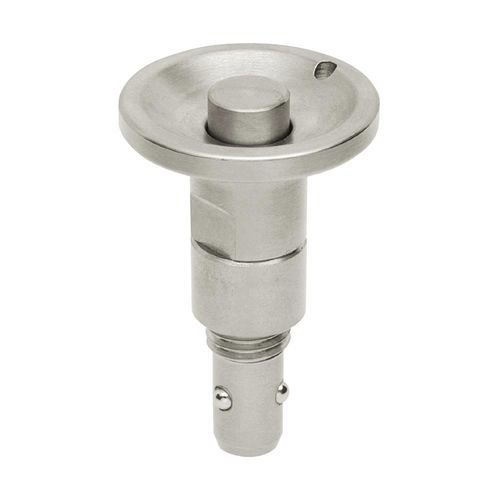

Schnellverschluss mit Kugellager QCBU0608-10

Diese Schnellverschlüsse bieten eine sichere Verriegelung bei Schnellwechselanwendungen, bei denen ein Verschluss häufig eingesetzt und entfernt werden muss. Sie sind für die Verwendung mit den auf der Tabelle angegebenen Kugelverriegelungshülsen vorgesehen. Der Stift kann in die Halterung geschraubt werden, und die Aufnahme wird am Sockel befestigt. Beim Einführen des Stifts in die Aufnahme dehnen sich die Kugeln auf dem Stift aus und verriegeln die Halterung in ihrer Position. Der Stift löst sich erst, wenn der Knopf am Griff gedrückt wird, so dass sich die Kugeln in den Schaft zurückziehen, so dass der Stift ohne Werkzeug in die Aufnahme eingesetzt oder aus ihr entfernt werden kann. Das Ende des Stifts ist verjüngt, um das Ausrichten des Stifts zu erleichtern. Sie können mit Passstiften verwendet werden, um eine hochgenaue Positionierung zu ermöglichen. Das Gehäuse ist aus Stahl 1213 gefertigt. Der Knopf ist aus vergütetem 1045er Stahl gefertigt und mit einer stromlosen Nickelbeschichtung versehen. Die Kugeln sind aus gehärtetem 440C-Edelstahl gefertigt. Feder und Sprengring sind aus Edelstahl 304 gefertigt. Der O-Ring besteht aus FKM-Gummi.
