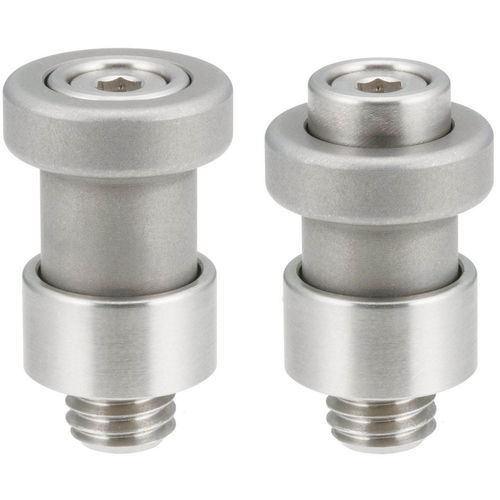

Edelstahl-Druckknopf QCOWM series

Beschreibung
Für beengte Einbausituationen ausgelegt, bietet der QCOWM One-Touch Snap‑In-Befestiger sichere Stift-Haltefunktion und schnelles Einrasten für Vorrichtungen mit häufigem Ein- und Ausbau. Der Befestiger wird am Vorrichtungsbauteil montiert, der Stift an der Basis. Beim Aufstecken rastet der Befestiger ein; zum Lösen den zentralen Entriegelungsknopf drücken.

Produktarten

• QCOWM — Befestiger; Stift-Halt, Edelstahl
• QCOWM-M — Befestiger; Klemmstifte, Edelstahl

Teileoptionen (Tabelle)
ID | SKU | Part Number | Type | Plate Thickness (mm) | Thread (T) | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) +0.2/-0 | H (mm) | Clamping Force (Lbs) | Use with Clamping Pin
230513 | QCOWM0508-3-SUS | QCOWM0508-3-SUS | A | 3-6 | M8x1.25 | 16 | 10 | 13.7 | 5 | 24.5 | 5.6 | QCOWM0508-M3-SUS, QCOWM0508-M4-SUS
230532 | QCOWM0508-6-SUS | QCOWM0508-6-SUS | B | 6-9 | M8x1.25 | 16 | 10 | 13.7 | 5 | 21.5 | 5.6 | QCOWM0508-M3-SUS, QCOWM0508-M4-SUS

Verfügbare Medien

• Auswahlhilfe - One-Touch Fasteners (PDF)
• Spezifikationen / Datenblatt (PDF)
• Produktvideo (MP4)

Merkmale / technische Spezifikationen

• Modell / Bezeichnung: QCOWM
• Funktion: Stift-Halt, Snap‑In-Befestiger für Schnellwechsel-Vorrichtungen
• Gehäusematerial: Edelstahl 303
• Drehknopfmaterail: Edelstahl 630
• Kugelmaterial: Edelstahl 440C
• Verfügbare Varianten und Plattendickenbereiche: QCOWM0508-3-SUS (Platte 3-6 mm), QCOWM0508-6-SUS (Platte 6-9 mm)
• Gewinde: M8x1.25
• Wichtige Abmessungen (Beispiel für QCOWM0508-Varianten): D=16 mm, D1=10 mm, D2=13.7 mm, D3 Toleranz +0.2/-0 mm, H=5 mm
• Klemmkraft (Beispiel): 24.5 Lbs (QCOWM0508-3-SUS), 21.5 Lbs (QCOWM0508-6-SUS)
• Kompatible Klemmstifte: QCOWM0508-M3-SUS, QCOWM0508-M4-SUS
