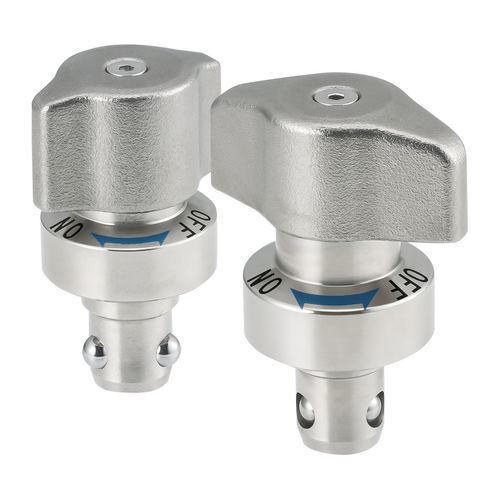

Schnellverschluss mit Kugellager QCWES series

Beschreibung
Diese schwerlast Kugelverriegelungsstifte bieten zuverlässiges Verriegeln in Schnellwechsel-Anwendungen mit häufigem Einsetzen und Entfernen. Der Stift wird an der Vorrichtung montiert; das passende Kugelverriegelungs-Aufnahme wird an der Basis montiert. Durch Drehen des Knopfs weiten sich die Kugeln und verriegeln die Vorrichtung; Drehen des Knopfs auf "OFF" fährt die Kugeln ein, sodass der Stift werkzeuglos entnommen werden kann. Die konische Stiftspitze erleichtert die Ausrichtung. Kombinierbar mit Positionierstiften für genaue Positionierung.

Materialien
Gehäuse: 4140-Stahl, elektrolos vernickelt.
Keil: 4135-Stahl, vernickelt, gehärtet und angelassen.
Knopf: Edelstahl 304.
Kugeln: Edelstahl 440C, gehärtet und angelassen.

Produktvarianten (Tabelle)

• QCWES1225-16S — Plattenstärke 6–16 mm; Schaft Ø 12 mm; Klemmkraft 225 lb; Haltekraft 560 lb; PN: QCWES1225-B
• QCWES1634-20S — Plattenstärke 6–20 mm; Schaft Ø 16 mm; Klemmkraft 450 lb; Haltekraft 1120 lb; PN: QCWES1634-B

Teileoptionen

• Plattenstärke (mm): 6 bis 16; 6 bis 20
• Schaftdurchmesser (mm): 12; 16
• Klemmkraft (lbs): 225; 450

Verwendung / Hinweise
Konzipiert zur Verwendung mit passenden Kugelverriegelungs-Aufnahmen. Der Stift wird an der Vorrichtung montiert; die Aufnahme an der Basis. Knopfdrehung erweitert die Kugeln zum Verriegeln; Drehen auf "OFF" fährt die Kugeln zurück zur Entnahme. Die konische Spitze unterstützt die Ausrichtung. Kann mit Positionierstiften für präzise Lage kombiniert werden.

Technische Daten

• Modell: QCWES
• Typ: Kugelverriegelungs-Befestiger, schwerlast, Stahl
• Maximale Klemmkraft (je Variante): bis zu 450 lbs
• Haltekraft (je Variante): 560–1120 lbs
• Gehäusematerial: 4140-Stahl, elektrolos vernickelt
• Keilmaterial: 4135-Stahl, vernickelt, gehärtet und angelassen
• Knopfmaterial: Edelstahl 304
• Kugelmaterial: Edelstahl 440C, gehärtet und angelassen
• Für häufiges Einsetzen/Entnehmen in Schnellwechselvorrichtungen ausgelegt
• Konische Stiftspitze für einfache Ausrichtung
• Erfordert passende Kugelverriegelungs-Aufnahmen
