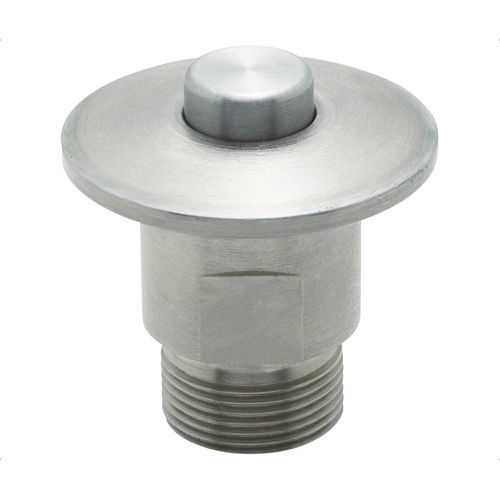

Edelstahl-Druckknopf QCOW series

Übersicht
One-Touch Schnappbefestiger (QCOW / QCOWS) bieten positives Verriegeln für Schnellwechselvorrichtungen mit häufigem Ein- und Ausbau. Der Befestiger wird am Bauteil montiert und verriegelt auf einem QCPC-Serienspannstift in der Basis; die Verriegelung erfolgt über vier Kugeln. Durch Druck auf die Taste werden die Kugeln freigegeben und der Befestiger kann entfernt werden.

Produkttypen

• QCOW — Stahlbefestiger, mit oder ohne Kuppelkopf erhältlich.
• QCOWS — Edelstahlbefestiger (Spacer/Variante) für einen erweiterten Plattenstärkenbereich.

Teilauswahl

• QCOW0616-10SUS — Plattenstärke 3 bis 10 mm; Gewinde M16x1.00; D 11 mm; D1 32 mm; D2 6 mm; D3 19 mm; L 23 mm; L1 15,5 mm; L2 9,5 mm; L3 8,5 mm; SW 17 mm; Klemmkraft 1,35 lbs; Verwenden mit QCPC0625-M4-SUS; Typ A.
• QCOWS0616-10SUS — Plattenstärke 3 bis 27 mm; Gewinde M16x1.00; D 11 mm; D1 19 mm; D2 6 mm; D3 N/A; L 23 mm; L1 19,5 mm; L2 9,5 mm; L3 N/A; SW 17 mm; Klemmkraft 1,35 lbs; Verwenden mit QCPC0625-M4-SUS; Typ B.

Medien

• Auswahlhilfe - One-Touch Fasteners (PDF)
• Produktvideo (MP4)
• QCOW Fastener Spezifikationen (PDF)
• QCPC / QCOW Pin Spezifikationen (PDF)

Technische Spezifikationen

• Materialien: Gehäuse und Taste — Edelstahl 303; Kugeln — Edelstahl 440C; Feder — Edelstahl 304.
• Verriegelungsmechanismus: Einrastung durch vier Kugeln; Befestiger auf den Stift drücken zum Verriegeln; Taste drücken zum Lösen.
• Konstruktionszweck: Für häufiges Ein-/Ausbauen ausgelegt und zur Bereitstellung konstanter Klemmkraft, um Unter- oder Überanzug durch den Bediener zu vermeiden.
• Kompatible Stifte: QCPC-Serien Spannstifte (z. B. QCPC0625-M4-SUS).
• Kopfvarianten: Mit oder ohne Kuppelkopf verfügbar, je nach Anforderung.
• Typische Anwendungen: Schnellwechselvorrichtungen, bei denen das Bauteil wiederholt befestigt/abgenommen wird; Befestiger am Bauteil, Stift an der Basis.
