Schnellverschluss mit Kugellager QCBU-FL series

Allgemein

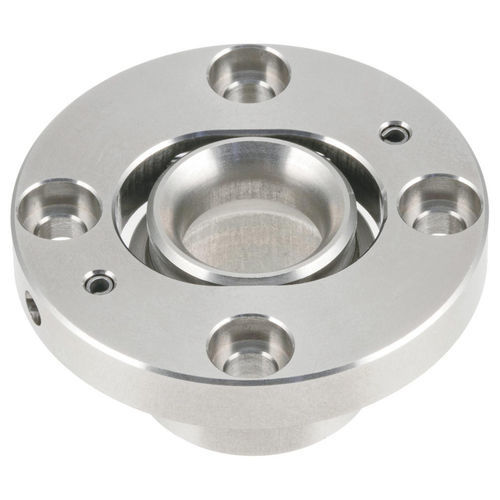

Diese vollständig aus Edelstahl gefertigten Aufnahmegehäuse werden mit den in der Teile-/Optionsliste genannten Kugelverriegelungsbefestigungen verwendet und verfügen über einen gleitenden Schwimmer, um ungenaue Lochabstände auszugleichen. Die Schwimmfunktion erweitert die zulässige Montage-Bohrungsabstands-Toleranz um 1 mm. Gehäusematerial: Edelstahl. Bolzen: gehärtet und angelassen. Geliefert mit vier Schrauben (Zylinderschraube oder niedrige Kopfvariante) aus Edelstahl.

Produkttypen

• QCBU-FL — Aufnahmegehäuse für Befestiger der Reihen QCWE, QCWEA, QCBU, QCBUS

Teile / Optionen

• ID 189641 — QCBU0608-FL-SUS: Plattenstärkenbereich: 9 mm oder mehr; D = 25 mm; H = 15 mm. Kompatibel mit Drehgriff-Verriegelungsbolzen (knob-locking): QCWE0625-10, QCWE0625-10-SUS; einziehbaren Drehgriff-Bolzen: QCWEA0625-10-SUS; Druckknopf-Verriegelungsbolzen: QCBU0608-10-SUS, QCBUS0608-10SUS.
• ID 189642 — QCBU1012-FL-SUS: Plattenstärkenbereich: 10 mm oder mehr; D = 34 mm; H = 17 mm. Kompatibel mit Drehgriff-Verriegelungsbolzen: QCWE1034-14, QCWE1034-14-SUS, QCWE1034-20, QCWE1034-20-SUS; einziehbaren Drehgriff-Bolzen: QCWEA1034-14-SUS; Druckknopf-Verriegelungsbolzen: QCBU1012-16-SUS, QCBUS1012-16SUS.

Materialien & Lieferung

• Gehäuse: Edelstahl (vollständige Edelstahl-Aufnahmegehäuse)
• Bolzen: gehärtet und angelassen
• Lieferumfang: vier Edelstahlschrauben, Zylinderkopf oder flacher Kopf

Technische Daten

• Modell: QCBU-FL
• Funktion: schwimmender Aufnahmekörper mit Gleitglied zur Ausgleichung der Toleranz von Montagebohrungen
• Erweiterung der Bohrungsabstandstoleranz: 1 mm
• Kompatible Befestiger-Serien: QCWE, QCWEA, QCBU, QCBUS (siehe Teile/Optionen für genaue Gegenstück-Nummern)
• Material: Edelstahl
• Bolzenbehandlung: gehärtet und angelassen
• Enthaltene Befestigungsteile: vier Edelstahlschrauben, Zylinderkopf oder flacher Kopf
• Varianten: unterschiedliche Gesamtdurchmesser (D) und Höhen (H) passend zu Plattenstärkenbereichen
