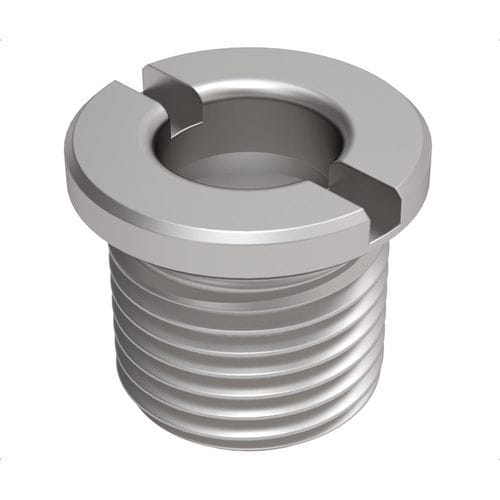

Edelstahl-Kugelsperrbolzen THFR series

Übersicht
Diese geschweißten bzw. gewindeten Aufnahmen bieten ein dauerhaftes Gegenstück für Schnellverschluss-Kugelbolzen. Sie sind für das Eindrehen in eine Basis mit Sicherungsmutter oder für die Montage in einem Sackloch vorgesehen. Die Grip Length Reduction bezeichnet den Teil des Bolzens, der im Aufnahmegehäuse liegt und somit die nutzbare Bolzenlänge um diesen Betrag reduziert. Hergestellt aus wärmebehandeltem Edelstahl 303. Sicherungsmuttern sind separat zu bestellen.

Teilausführungen

• THFR-187 — Für Bolzen 3/16 in; Gewinde: 3/8-16 in; D: .190 in; D1: .500 in; L: .500 in; L1: .125 in; L2: .094 in; W: .094 in; Grip Length Reduction: .125 in
• THFR-250 — Für Bolzen 1/4 in; Gewinde: 1/2-13 in; D: .250 in; D1: .625 in; L: .500 in; L1: .125 in; L2: .094 in; W: .094 in; Grip Length Reduction: .125 in
• THFR-312 — Für Bolzen 5/16 in; Gewinde: 5/8-11 in; D: .313 in; D1: .750 in; L: .625 in; L1: .125 in; L2: .094 in; W: .109 in; Grip Length Reduction: .125 in
• THFR-375 — Für Bolzen 3/8 in; Gewinde: 5/8-11 in; D: .375 in; D1: .750 in; L: .688 in; L1: .125 in; L2: .094 in; W: .109 in; Grip Length Reduction: .187 in
• THFR-500 — Für Bolzen 1/2 in; Gewinde: 3/4-16 in; D: .500 in; D1: .875 in; L: .813 in; L1: .125 in; L2: .094 in; W: .109 in; Grip Length Reduction: .250 in
• THFR-625 — Für Bolzen 5/8 in; Gewinde: 1-14 in; D: .625 in; D1: 1.125 in; L: .938 in; L1: .125 in; L2: .094 in; W: .109 in; Grip Length Reduction: .250 in

Verwandte Produkttypen

• Zum Einsatz mit Kugelbolzen, gängig, aus Edelstahl
• Aufnahmen mit Gewindegehäuse (angegebene Einheiten in Zoll)

Technische Spezifikationen

• Modell: THFR
• Material: Wärmebehandelter Edelstahl 303
• Anwendung: Permanenter Aufnahmebohrung für Schnellverschluss-Kugelbolzen
• Installation: In eine Basis mit Sicherungsmutter einschrauben oder in einem Sackloch montieren
• Grip Length Reduction: Teil des Bolzens im Aufnahmegehäuse (reduziert die nutzbare Bolzenlänge)
• Sicherungsmuttern: Separat zu bestellen
• Verfügbare Ausführungen: THFR-187, THFR-250, THFR-312, THFR-375, THFR-500, THFR-625 (siehe Teilausführungen für Maße)
