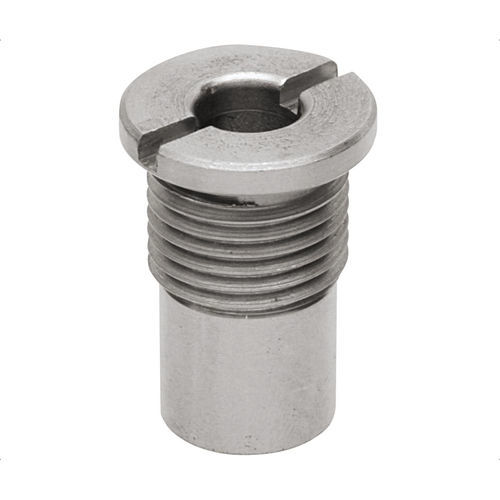

Viertelumdrehungsbefestigung mit Gewinde QCBA series

Beschreibung
Aufnahmen für One-Touch-Schnellverschlüsse, entwickelt für Schnellwechselanwendungen mit häufigem Ein- und Ausbau. Der Drei-Kugel-Verriegelungsmechanismus sichert den Spannpin (QCBA0816-M5) beim Einführen und sorgt für konstante Haltekraft, um Unter- oder Überanzug durch den Bediener zu vermeiden. Der Standardtyp QCBA ermöglicht Einsetzen und Entfernen in einem Arbeitsschritt und kann mit Passbolzen für genaue Positionierung kombiniert werden. Gehäusematerial: 1045 Kohlenstoffstahl mit chemischer Nickelbeschichtung. Befestigungsmuttern (PN RBN-M16X150X006SS) separat bestellen. Empfohlenes Montagewerkzeug: PW16.

Produkttypen

• QCBA — Aufnahmen, Gehäuse aus Stahl

Teileoptionen

• QCBA0816A — Gewinde: M16 x 1,50 (Feingewinde), Haltekraft: 1,57 lbs; Wichtige Maße: D=20 mm, D1=8 mm, D2=14 mm, L=29 mm, L1=15 mm, L2=3 mm, L3=2 mm, W=2,5 mm; Verwendung mit Spannpin QCBA0816-M5; Mutter PN RBN-M16X150X006SS; Montagewerkzeug PW16.
• QCBA0816B — Gewinde: M16 x 1,50 (Feingewinde), Haltekraft: 3,37 lbs; Wichtige Maße: D=20 mm, D1=8 mm, D2=14 mm, L=29 mm, L1=15 mm, L2=3 mm, L3=2 mm, W=2,5 mm; Verwendung mit Spannpin QCBA0816-M5; Mutter PN RBN-M16X150X006SS; Montagewerkzeug PW16.

Medien

• Auswahlleitfaden - One-Touch Fasteners (PDF)
• Spezifikationen (PDF)
• Video - Kugelverriegelungsfunktion

Merkmale / Technische Daten

• Modell / Serie: QCBA
• Gehäusematerial: 1045 Kohlenstoffstahl
• Oberfläche: chemische Nickelschicht
• Kompatibler Spannpin: QCBA0816-M5
• Gewinde: M16 x 1,50 (Feingewinde)
• Haltekraft-Optionen: 1,57 lbs oder 3,37 lbs je nach Teil
• Verriegelungsmechanismus: Drei-Kugel-Verriegelung, die den Spannpin beim Einführen sichert
• Standardtyp: Einsetzen/Entfernen in einem Arbeitsschritt
• Kann mit Passbolzen für genaue Positionierung verwendet werden
• Edelstahlmuttern zur Befestigung separat bestellbar (PN RBN-M16X150X006SS)
• Empfohlenes Montagewerkzeug: PW16
• Wichtige Abmessungen (Teiledaten): D=20 mm, D1=8 mm, D2=14 mm, L=29 mm, L1=15 mm, L2=3 mm, L3=2 mm, W=2,5 mm
