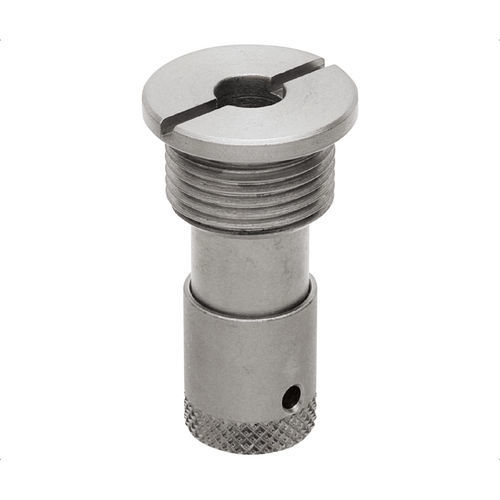

Handbedientes Klemmelement QCBAS series

mechanischmanuellEinschraub

Produktübersicht
Diese Kugelverriegelungs-Aufnahmen QCBAS sind für Schnellwechsel-Spannungen mit häufigem Ein- und Ausstecken ausgelegt. Der Drei-Kugel-Mechanismus gewährleistet konstante Klemmkräfte und verhindert Unter- oder Überdrehen. Die Sicherheitsverriegelung sichert die Kugeln in der Aufnahme, um ein unbeabsichtigtes Lösen zu verhindern; Bedienen durch Hochdrücken des Verriegelungsknopfs und 90°-Drehung.

Kompatibilität & Einsatz

• Verwendung mit Spannstift: QCBA0816-M5.
• Kann mit Positionierstiften für präzise Positionierung verwendet werden.
• Separat bestellt: Befestigungsmuttern (RBN-M20X150X006SS) und Installationswerkzeug PW16.

Materialien

• Gehäuse: 1045 Kohlenstoffstahl, chemisch nickelbeschichtet.
• Kugeln: gehärteter Edelstahl 440C.
• Federn: Edelstahl 304.

Teile / Tabelle
ID | SKU | Gewinde | D | D1 | D2 | L | L1 | L2 | L3 | Klemmkraft (lbf) | Verwendung mit Spannstift | Verwendung mit Mutter | Installationswerkzeug
128508 | QCBAS0820A | M20x1.50 (Feingewinde) | 8 | 25 | 16 | 45 | 15 | 3 | 2.5 | 1.57 | QCBA0816-M5 | RBN-M20X150X006SS | PW16
128510 | QCBAS0820B | M20x1.50 (Feingewinde) | 8 | 25 | 16 | 45 | 15 | 3 | 2.5 | 3.37 | QCBA0816-M5 | RBN-M20X150X006SS | PW16

Hinweise
Ist die Sicherheitsverriegelung aktiviert, verhindert sie das unbeabsichtigte Lösen des Spannstifts. Entwickelt für Anwendungen, die wiederholbare, zuverlässige Schnellwechsel-Spannungen erfordern.

Technische Daten

• Modell: QCBAS
• Gewinde: M20 x 1.50 (Feingewinde)
• Gehäusematerial: 1045 Kohlenstoffstahl, chemisch nickelbeschichtet
• Kugeln: gehärteter Edelstahl 440C
• Federn: Edelstahl 304
• Bedienung: Verriegelungsknopf nach oben drücken und 90° drehen, um die Sicherheitsverriegelung einzurasten
• Kompatibler Spannstift: QCBA0816-M5
• Referenzmutter: RBN-M20X150X006SS
• Installationswerkzeug: PW16
• Verfügbare Klemmkräfte (lbf): 1.57 (QCBAS0820A), 3.37 (QCBAS0820B)
