Plattenmontiertes Steckverbinder-Gehäuse QCWE-S

Metallkreisförmig

Beschreibung

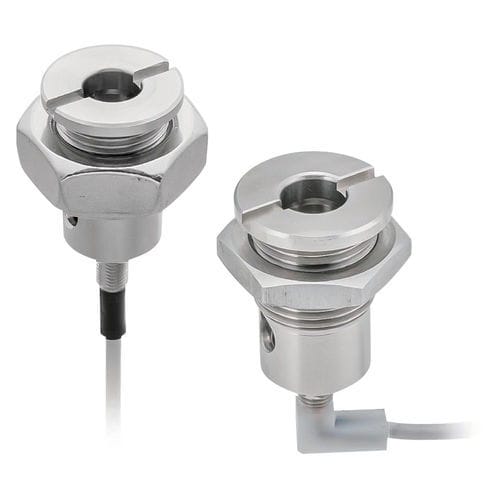

Aufnahmen mit integriertem Positionssensor zur Erkennung des Spannzustands von Vierteldreh-Befestigungen. Entwickelt für die Verwendung mit QCWE-Serien Knopf-Verriegelungsbefestigungen. Der Sensor wird ausgelöst, wenn die Spitze des Befestigungsstifts die Kontaktfläche eindrückt, wodurch der Spannzustand sicher erkannt und Fehlbedienungen verhindert werden. Hauptmaterial: Edelstahl 303; Sicherungsmuttern aus Edelstahl.

Produkttypen

• QCWE-S — Aufnahmen: erkennt das Anziehen der Befestigung per Sensor; verwenden mit Knopf-Verriegelungsbefestigungen der QCWE-Serie.

Teileoptionen (Tabelle)
ID | SKU | Artikelnummer | Typ | Blechstärkenbereich (mm) | D (mm) | D1 (mm) h9 | Gewinde | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | W (mm) | Verwendung mit Knopf-Verriegelungsstiften | Verwendung mit einziehbaren Knopf-Verriegelungsstiften
142201 | QCWE0625-M16-S | QCWE0625-M16-S | A | 6 oder mehr | 6.2 | 20 | M16X1.50 | 18.5 | 31.0 | 50 | 10 | 24 | QCWE0625-10/-10S/-10-SUS | QCWEA0625-10-SUS
151251 | QCWE0625-M16-SL | QCWE0625-M16-SL | B | 6 oder mehr | 6.2 | 20 | M16X1.50 | 21.5 | 33.5 | 48 | 5 | 22 | QCWE0625-10/-10S/-10-SUS | QCWEA0625-10-SUS
142202 | QCWE1034-M20-S | QCWE1034-M20-S | A | 6 oder mehr | 10.2 | 25 | M20X1.50 | 20.5 | 33.5 | 55 | 12 | 30 | QCWE1034-14/-20/-14S/-20S/-14-SUS/-20-SUS | QCWEA1034-14-SUS
151252 | QCWE1034-M20-SL | QCWE1034-M20-SL | B | 6 oder mehr | 10.2 | 25 | M20X1.50 | 25.5 | 38.0 | 53 | 5 | 27 | QCWE1034-14/-20/-14S/-20S/-14-SUS/-20-SUS | QCWEA1034-14-SUS

Medien & Dateien
Auswahlhilfe und PDF-Dateien mit Produktspezifikationen sowie ein Produktvideo sind verfügbar (siehe Produktmedienbereich).

Eigenschaften / technische Spezifikationen

• Funktion: Aufnahme mit Positionssensor zur Erkennung des Spannzustands von Vierteldreh-Befestigungen.
• Kompatibel mit: QCWE-Serien Knopf-Verriegelungsbefestigungen (obige SKUs).
• Erfassungsmethode: Mechanischer Kontakt — Sensor reagiert, wenn die Spitze des Befestigungsstifts die Kontaktfläche eindrückt.
• Hauptmaterial: Edelstahl 303.
• Sicherungsmuttern: Edelstahl.
• Verfügbare Gewinde: M16x1.50 und M20x1.50.
• Aufnahmedurchmesser: 6.2 mm und 10.2 mm (siehe Teileoptionen).
• Varianten: Typ A und Typ B mit unterschiedlichen Höhen und Freiräumen (siehe Tabelle).
• Verfügbare Medien: Auswahlhilfe PDF; Spezifikationen PDF; Produktvideo.
