Industrie-Befestigungselement QCWE series

EdelstahlfederndGewinde

Overview

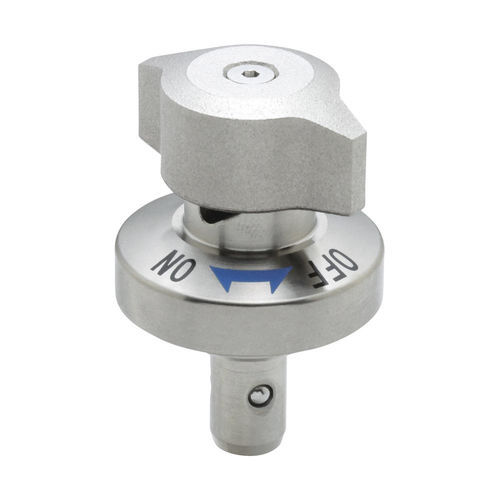

Schnelllösbarer Drehknopf-Verriegelungsbolzen für häufiges Einsetzen und Entfernen in Industrieaufbauten und Schnellwechselanwendungen. Der Bolzen wird in das Bauteil eingeschraubt, während die Kugelverriegelungsaufnahmen an der Basis montiert werden. Drehung des Knopfs auf ON erweitert die Kugeln und verriegelt; Drehung auf OFF zieht die Kugeln zurück und ermöglicht werkzeugfreie Demontage. Konische Bolzenspitze erleichtert die Ausrichtung und ist mit Lokalisierungsstiften kompatibel.

Materials

• Knopf: Edelstahl 304
• Schaft: Edelstahl 420
• Kugeln: gehärteter Edelstahl 440C
• Feder: Edelstahl 304

Product Types

• QCWE-SUS — Drehknopf und Schaft aus Edelstahl (Produkt auf dieser Seite)
• QCWE-S — Drehknopf Edelstahl, Schaft Stahl
• QCWE (Serie) — Kunststoffknopf, Stahlschaft

Part Options (selection)

• ID 133089 | SKU QCWE0625-10-SUS | Plattenstärke 6–10 mm | Gewinde M2x0.40 Tiefe 3 | D 6 | D1 (h9) 14 | D2 25 | D3 25 | Dp P.C.D. 21 | L 19,5 mm | H 24,5 mm | H2 6,5 mm | Klemmkraft 6,7 Lbs | Aufnahme-Präfix QCBU-M, QCBU-M-SUS
• ID 133091 | SKU QCWE1034-14-SUS | Plattenstärke 6–14 mm | Gewinde M3x0.50 Tiefe 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 21,5 mm | H 31 mm | H2 10 mm | Klemmkraft 11,2 Lbs | Aufnahme-Präfix QCBU-M, QCBU-M-SUS
• ID 133093 | SKU QCWE1034-20-SUS | Plattenstärke 12–20 mm | Gewinde M3x0.50 Tiefe 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 27,5 mm | H 31 mm | H2 10 mm | Klemmkraft 11,2 Lbs | Aufnahme-Präfix QCBU-M, QCBU-M-SUS

Media & Documents

• Auswahlleitfaden - One-Touch Fasteners (PDF)
• Spezifikationen (QCWE) (PDF)
• Produktvideo (mp4)

Technical specifications

• Funktion: Kugelverriegelungsbolzen erweitert Kugeln bei Knopfstellung ON und zieht sie bei OFF zurück für werkzeugfreie Entfernung
• Entwickelt für häufiges Einsetzen/Entfernen und Verwendung mit passenden Kugelverriegelungsaufnahmen (siehe Aufnahme-Präfix)
• Konische Spitze zur erleichterten Ausrichtung; kompatibel mit Lokalisierungsstiften für präzise Positionierung
• Verfügbare Gewindemaße und Plattenstärken: M2x0.40 (Tiefe 3), M3x0.50 (Tiefe 4)
• Materialien: Edelstahl 304, 420 und gehärteter 440C je nach Bauteil
