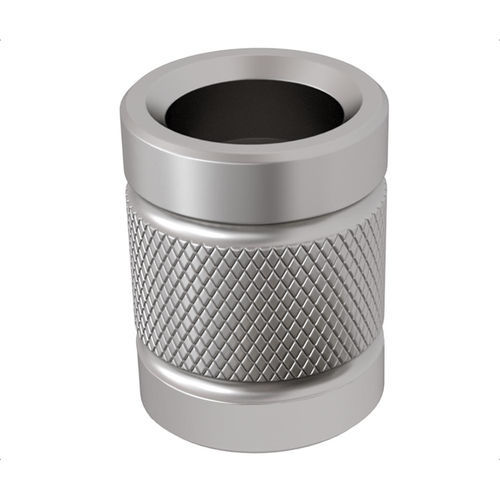

Zylindrische Kappe RC series

Edelstahlmit Gewindebuchse

Beschreibung
Empfangs-Endkappen werden über das Ende von Schnellverschluss-Pins mit Kugelverschluss gesteckt, um die Verwendung zu ermöglichen, wenn das Aufnahmeloch außerhalb der Toleranz oder oval ist. Sie ersetzen Splinte und Anhängerstifte und ermöglichen einen schnellen werkzeugfreien Wechsel und Feldanpassungen. Die Kappen bestehen aus Edelstahl der Serie 300. Die Griff-Längenreduktion (H1) ist der Teil des Pins, der vom Endkappen eingeschlossen wird und die nutzbare Stiftlänge um diesen Betrag reduziert.

Produkttypen

• RC — Endkappen — Glatt — Zoll (passt auf Ball-Lock-Pins, Edelstahl)
• RCT — Endkappen — Gewindebohrung — Zoll (gewindetriebene Variante)

Teiletabelle
ID | SKU | Teilenummer | Verwendung mit Stiffdurchmesser (in) | D (in) | H (in) | H1 Griff-Längenreduktion (in)
110071 | RC-187 | RC-187 | 3/16" | .375 | .580 | .125
110073 | RC-250 | RC-250 | 1/4" | .375 | .580 | .125
110076 | RC-312 | RC-312 | 5/16" | .500 | .625 | .125
110087 | RC-375 | RC-375 | 3/8" | .563 | .730 | .187
110089 | RC-500 | RC-500 | 1/2" | .750 | 1.000 | .250
110092 | RC-625 | RC-625 | 5/8" | 1.000 | 1.250 | .250

Merkmale / Technische Daten

• Serie / Modell: RC (glatte Endkappen) — RCT (gewindebohrte Option)
• Material: Edelstahl Serie 300
• Funktion: Endkappe wird über Schnellverschluss-Ball-Lock-Pins gesteckt, um die Verwendung bei außerhalb der Toleranz liegenden oder ovalen Aufnahmelöchern zu ermöglichen; ersetzt Splinte und Anhängerstifte für schnelle, werkzeugfreie Wechsel
• Verfügbare Stiffdurchmesser (Use With Pin Diameter): 3/16", 1/4", 5/16", 3/8", 1/2", 5/8"
• Für jeden Artikel angegebene Maße: D, H und H1 (Griff-Längenreduktion) wie in der Teiletabelle oben
• Griff-Längenreduktion: die vom Endkappen eingeschlossene Stiftlänge; reduziert die nutzbare Stiftlänge um den angegebenen H1-Wert
