Rohrförmiger Griff 11-91 seriesBogenzylindrisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- rohrförmig
- Form
- Bogen
- Weitere Eigenschaften
- zylindrisch
- Größe
Max: 600 mm
(23,62 in)Min: 400 mm
(15,75 in)
Beschreibung
Produkt
Fotos / Zeichnungen
Dateien (Namen)
Bestellreferenzen (Beispiele)
Beispiel Bestellung / Kurze Referenz
BEISPIEL BESTELLUNG :
Referenz : 11-912-400-6
Anmerkungen
Technische Daten

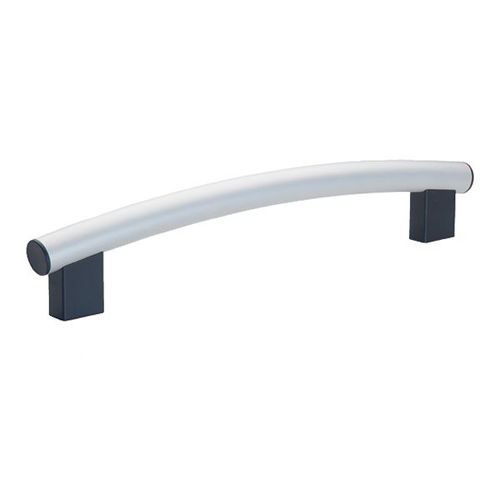

- Serie: 11-91 — bogenförmiger Rohrgriff.
- Materialien und Oberflächen: Rohr aus Aluminium (schwarz matt beschichtet RAL 9005 oder eloxiert naturfarbe) oder Edelstahl (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304). Halterungen aus Aluminium (schwarz matt RAL 9005 oder grau RAL 9006). Endkappen aus Technopolymer (schwarz matt oder grau).
- Konzept: bogenförmiger Rohrgriff mit Montagehaltern und Endkappen; verfügbar in mehreren Griff-Längen und Befestigungsgewindeoptionen.
Fotos / Zeichnungen
- Mehrere Produktfotos verfügbar, die verschiedene Rohroberflächen und Halterfarben zeigen.
- Technische Zeichnung verfügbar mit Gesamtmaßen und Montagegeometrie.
Dateien (Namen)
- Poignée tubulaire voutée aluminium ou inox 11-91 (Pdf)
- Poignées Tubulaires - Fiche technique
- Poignées étriers - Fiche technique
Bestellreferenzen (Beispiele)
- 11-912-400-6
- 11-912-400-8
- 11-912-500-6
- 11-912-500-8
- 11-912-600-6
- 11-912-600-8
- 11-913-400-6
- 11-913-400-8
- 11-913-500-6
- 11-913-500-8
- 11-913-600-6
- 11-913-600-8
- 11-914-400-6
- 11-914-400-8
- 11-914-500-6
- 11-914-500-8
- 11-914-600-6
- 11-914-600-8
- 11-915-400-6
- 11-915-400-8
- 11-915-500-6
- 11-915-500-8
- 11-915-600-6
- 11-915-600-8
Beispiel Bestellung / Kurze Referenz
BEISPIEL BESTELLUNG :
Referenz : 11-912-400-6
Anmerkungen
- Einige Referenzen sind als verfügbar (D) markiert oder mit Lieferzeit (z. B. 7 Tage) je nach Variante.
- CAD-Dateien sind für Varianten verfügbar (CAD-Projektlinks pro Referenz).
Technische Daten
- Serie / Modell: 11-91.
- Materialien: Rohr aus Aluminium (schwarz matt beschichtet RAL 9005 oder eloxiert natur) oder Edelstahl (AFNOR Z 6 CN 18-09 / Werk 1.4301 / AISI 304).
- Halterungen: Aluminium, schwarz matt (RAL 9005) oder grau (RAL 9006).
- Endkappen: Technopolymer, schwarz matt oder grau.
- Norm: entspricht GN 666.4.
- Verfügbare Griff-Längen (l1): 400 mm, 500 mm, 600 mm.
- Bezogene Nennmaße: l2 = 440 / 540 / 640 mm; l3 = 360 / 460 / 560 mm; l4 = 480 / 580 / 680 mm.
- Querschnitt / Durchmesser: l5 = 22 mm; d1 = 30 mm.
- Montagegewinde (d2): M6 oder M8 je nach Referenz.
- Höhen: h1 = 90 / 94 / 98 mm; Mindesthöhe h2 = 15 mm.
- Verfügbarkeit: einige Aluminiumvarianten als sofortiger Lagerbestand (D), andere Varianten 7 Tage je nach Ausführung.
