Bügelgriff 11-52 series

rohrförmigZugTür

Definition

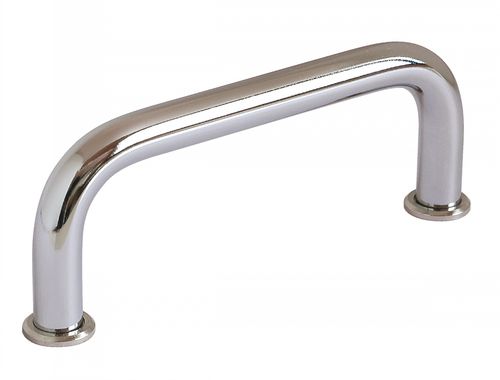

Ein schmaler U-Griff (Möbel-U-Griff), ausgelegt zum Betätigen, Heben oder Bewegen von Bauteilen wie Türen, Klappen und Schubladen. Die U-Form bietet guten Halt und sicheres Handling.

Materialien

• Verchromter Stahl
• Brünierter Stahl
• Schwarz beschichteter Stahl (RAL 9005)
• Edelstahl: AISI 303 (matt oder poliert), AISI 304 (matt oder poliert), AISI 316L

Lieferung & Montagehinweise
Schmale U-Griffe mit Durchmessern d1 = 8 mm und d1 = 10 mm werden mit zwei Stützscheiben aus verzinktem Stahl oder Edelstahl geliefert, um Stabilität bei Montage und Nutzung sicherzustellen.

Verfügbare Ausführungen

• Stahl: verchromt, brüniert oder schwarz beschichtet
• Edelstahl: AISI 303, AISI 304 (matt oder poliert), AISI 316L

Abmessungsbereich
Befestigungsgewinde verfügbar von M4 bis M6 und Lochabstände (l1) von 55 mm bis 300 mm je nach Ausführung.

Anwendungen / Verwendung
Geeignet zur Montage an Möbeltüren, Schubladen, Klappen und anderen Bauteilen, die manuell bewegt werden. Kleine Durchmesser werden mit zwei Stützscheiben geliefert, um die Stabilität und Montagezuverlässigkeit zu erhöhen.

Hinweise
Entspricht der Norm GN 425.

Technische Merkmale / Spezifikationen

• Serie / Modellkennzeichnung: 11-52
• Griffart: Möbel-U-Griff, schmal
• Materialien: Stahl (verchromt, brüniert, schwarz beschichtet), Edelstahl (AISI 303, AISI 304, AISI 316L)
• Durchmesser (d1): 8, 10, 12, 16 mm
• Befestigungsgewinde (d2): M4, M5, M6
• Verfügbare Lochabstände (l1): 55 bis 300 mm (verschiedene Abstufungen pro Referenz)
• Weitere Maße (h1, h2, r1): verschieden je nach Referenz
• Stützscheiben: geliefert für d1 = 8 und 10 (verzinkter Stahl oder Edelstahl)
• Lager / Lieferzeit: abhängig von der Variante (verfügbar oder 7 Tage)
• Normkonformität: entspricht GN 425
