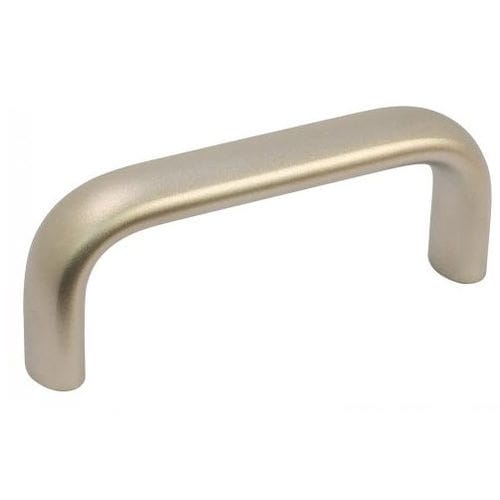

Bügelgriff 11-53 series

rohrförmigTürfür Frontplatten

Produktbeschreibung
Definition: Ein U-Griff zum Betätigen, Heben oder Bewegen von Bauteilen wie Schranktüren, Schubladen oder Klappen. Die ovale Form bietet sicheren Halt und ergonomische Bedienung.

Material
- Edelstahl sandgestrahlt, matt oder poliert (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304).
- Bei der durchgebohrten Version: Edelstahl sandgestrahlt, Druckguss (AFNOR Z 6 CN 18-10 M, Werk 1.4308, AISI CF-8).

Versionen

• Gewindebohrungen (Montage von hinten) mit matter oder polierter Oberfläche.
• Durchbohrte Löcher (Befestigung von vorne) mit matter Oberfläche; ermöglicht das Durchführen von Schrauben von vorne.
• Die durchgebohrte Version wird üblicherweise mit CHC-Schrauben (Referenz CHC 31-54) befestigt.

Maßbereich
- Bohrabstand / Mitte zu Mitte (l2) verfügbar von 112 mm bis 500 mm.
- Typische Höhen (h1): 49 mm, 51 mm oder 57 mm, abhängig von der Variante.
- Gehäusedurchmesser, l1-Optionen (20 oder 26 mm) und Bohr-/Gewindevarianten abhängig von der Referenz.

Anwendungen & Nutzung
- Vollständig aus Edelstahl gefertigt, geeignet für Außenbereiche und korrosive Umgebungen für eine lange Lebensdauer.
- Gewindeversion für die Montage von hinten oder durchgebohrte Version für die Befestigung von vorne je nach Einbaubeschränkungen wählen.
- Geeignet für Schranktüren, Schubladen, Klappen und Industriegehäuse; polierte Ausführung verfügbar, wenn Optik gefordert ist.

Auf Anfrage
- Andere Abmessungen und Oberflächen auf Anfrage erhältlich.

Bestellbeispiel
BESTELLBEISPIEL: Referenz-l2
Referenz-l2: 11-530-20-112

Dateien & Zeichnungen
Produktdatenblatt und technische Zeichnung als PDF verfügbar.

Technische Eigenschaften / Spezifikationen

• Modell / Serie: 11-53
• Material: Edelstahl AISI 304 (1.4301) oder AISI CF-8 (1.4308) für die durchgebohrte Version
• Oberflächen: Matt (sandgestrahlt) oder Poliert
• Versionen: Gewindebohrungen / Durchbohrte Löcher
• Befestigung: Durchgebohrte Version erlaubt Schraubendurchgang von vorne; empfohlene Schraube CHC (31-54)
• Bohrabstand (l2) verfügbar: 112, 128, 160, 200, 250, 300, 400, 500 mm
• l1-Optionen: 20 mm oder 26 mm (abhängig von der Variante)
• Typische Höhen (h1): 49 mm, 51 mm, 57 mm (variantenabhängig)
• Gewinde / Lochdurchmesser: M6, M8 oder Durchgangsbohrung (variantenabhängig)
• Konformität / Norm: entspricht GN 565.5
• Einsatz: geeignet für Außen- und korrosive Umgebungen; ovale Form für guten Griff
