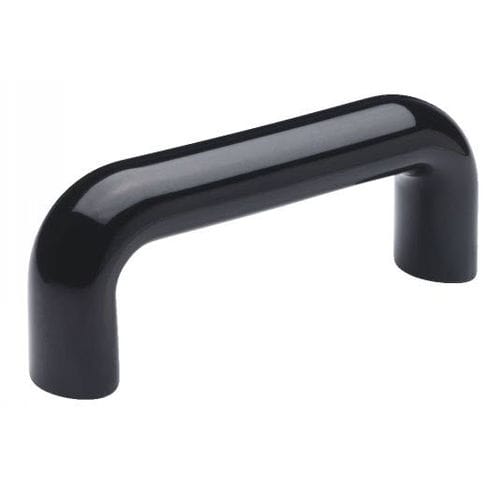

Bügelgriff 11-54 series

für FrontplattenBakelite®U-förmig

Produktname
U-Griff für Schaltschrank 11-54

Materialien & Oberfläche

• Thermoset (Bakelit) — schwarz, Duroplast auf Phenol PF-Basis.
• Technopolymer — Polyamid-Basis, hohe Elastizität; verfügbar in Schwarz, Orange (RAL 2004), Grau (RAL 7035) oder Weiß (ähnlich RAL 9002).
• Oberfläche: glänzend.
• Beständig gegen Lösungsmittel, Öle, Fette und viele chemische Einflüsse.
• Buchse/Hülse: Messing oder Edelstahl (Edelstahl bei weißer Variante).

Einsatz / Betriebsbedingungen

• Maximale Einsatztemperatur: bis 120°C für Technopolymer; bis 110°C für Thermoset (Bakelit).

Auf Anfrage lieferbar — zusätzliche Technopolymer-Farben

• Gelb RAL 1021 (Code: J)
• Blau RAL 5024 (Code: B)
• Rot RAL 3000 (Code: R)

Beispiele für Bestellung & Varianten (Referenztabelle)
Referenz | Material | Oberfläche / Farbe | l1 (mm) | l2 (mm) | l3 (mm) | l4 (mm) | d1 | h1 (mm) | h2 (mm)
11-540-86 | Bakelit | Schwarz | 86 ±0.5 | 103 | 26 | 17 | M6 | 43 | 12
11-540-117 | Bakelit | Schwarz | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-540-179 | Bakelit | Schwarz | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-541-117 | Technopolymer | Schwarz | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-541-179 | Technopolymer | Schwarz | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-542-117 | Technopolymer | Orange | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-542-179 | Technopolymer | Orange | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-543-117 | Technopolymer | Grau | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-543-179 | Technopolymer | Grau | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13
11-544-117 | Technopolymer | Weiß | 117 ±0.5 | 138 | 30 | 20 | M8 | 54 | 13
11-544-179 | Technopolymer | Weiß | 179 ±0.5 | 198 | 30 | 20 | M8 | 62 | 13

Dokumente & CAD
Technische Datenblätter und 3D-CAD-Dateien sind für dieses Produkt verfügbar (siehe Produktdateien).

Technische Spezifikationen

• Produktserie / Modell: 11-54
• Bezeichnung: U-Griff für Schaltschrank
• Materialien: Bakelit (Thermoset) oder Technopolymer (Polyamid)
• Farben: Schwarz; Orange (RAL 2004); Grau (RAL 7035); Weiß (ähnlich RAL 9002); zusätzliche Farben auf Anfrage für Technopolymer (Gelb RAL 1021, Blau RAL 5024, Rot RAL 3000)
• Oberfläche: glänzend
• Beständigkeit: Lösungsmittel, Öle, Fette und viele chemische Stoffe
• Buchse: Messing oder Edelstahl (Edelstahl für Weiß)
• Maximale Einsatztemperatur: Technopolymer bis 120°C; Thermoset bis 110°C
• Typische Montagegewinde: M6 oder M8 je nach Referenz
• Verfügbare Referenzen mit verschiedenen Längen (l1) und Abmessungen — Beispiele oben aufgeführt
