Klappbarer Griff 11-121

Bügelbündigfür Frontplatten

Klappgriff 90° — Definition

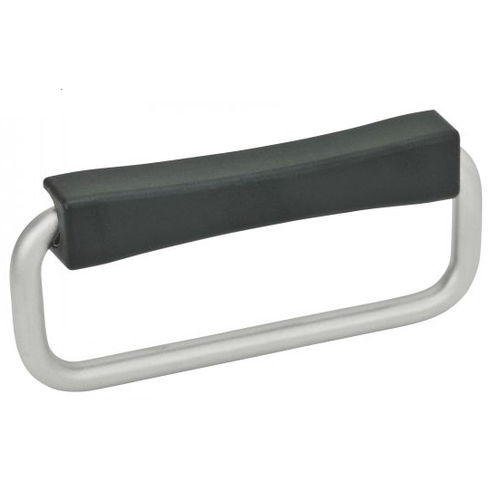

U-förmiger Klappgriff, konzipiert zum Betätigen, Heben und Bewegen von Gegenständen wie Türen, Lukendeckeln, Platten und Geräten. Im eingeklappten Zustand liegt der Griff bündig an, wodurch Platzbedarf und Hakenrisiko reduziert werden.

Material

• Grundplatte aus Edelstahl (AFNOR Z 6 CN 18-10 M, Werk 1.4308, AISI CF-8), erhältlich in matt natur oder schwarz pellicoliertem Edelstahl.
• Griff aus Edelstahl (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304), matte Oberfläche.
• Haltefeder aus Edelstahl (AFNOR Z 12 CN 18-09, Werk 1.4310, AISI 301).

Varianten

• Natürlicher Edelstahl oder schwarz pellicolierter Edelstahl.
• Mit Haltefeder (hält die Position) oder freie Ausführung (ohne Feder).
• Befestigungsoptionen: Gewindebohrungen, durchgehende Bohrungen oder aufschweißbare Ausführung.

Maße
Gesamtaufmaß (Breite × Höhe): 124 × 59 mm. Eine Hauptgröße für diesen Griff verfügbar.

Anwendung

• Zum Heben, Bewegen und Handhaben von Gegenständen, Möbeln, Türen, Klappen und Geräten vorgesehen.
• Platzsparend im eingeklappten Zustand; erhöhte Sicherheit durch bündige Lage an der Montagefläche und Verringerung des Verletzungs- bzw. Hakenrisikos.
• Für Innen- und Außenbereich geeignet dank Edelstahlkonstruktion (beständig gegen Feuchtigkeit und korrosive Umgebungen).
• Erhältlich in manueller Halteversion (mit Feder) oder freier Version (ohne Feder).

Montage

• Gewindeversion: Befestigung mittels zweier geeigneter Schrauben (Innensechskant-Zylinderschraube, Senkkopf, Linsenkopf, Sechskantkopf). Befestigungsmaterial nicht im Lieferumfang enthalten.
• Durchgangsbohrung-Version: Montage mit zwei CHC-Schrauben 31-54.
• Aufschweißbare Version: Direkte Schweißbefestigung an der Struktur.

Weitere Version angeboten
Modelle 11-123 / 11-124: Klappgriff 180° (alternative Ausführung verfügbar).

Technische Merkmale / Spezifikationen

• Norm: Entspricht der Norm GN 425.9.
• Beispielbestellung: Referenz 11-1211-60.
• Verfügbare Referenzen und Hauptmerkmale:

• 11-1211-60 — Material: Natur-Edelstahl — Version: Frei — Ausführung: Gewindebohrung — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: 10 mm, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: M6, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1212-60 — Material: Natur-Edelstahl — Version: Frei — Ausführung: Durchgangsbohrung — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: 9,6 mm, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: 6,4 mm — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1213-60 — Material: Natur-Edelstahl — Version: Frei — Ausführung: Zum Schweißen — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1216-60 — Material: Natur-Edelstahl — Version: Mit Haltefeder — Ausführung: Gewindebohrung — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: 10 mm, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: M6, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1217-60 — Material: Natur-Edelstahl — Version: Mit Haltefeder — Ausführung: Durchgangsbohrung — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: 9,6 mm, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: 6,4 mm — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1218-60 — Material: Natur-Edelstahl — Version: Mit Haltefeder — Ausführung: Zum Schweißen — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1221-60 — Material: Schwarz pellicolierter Edelstahl — Version: Frei — Ausführung: Gewindebohrung — (Abmessungen identisch mit 11-1211-60).
• 11-1222-60 — Material: Schwarz pellicolierter Edelstahl — Version: Frei — Ausführung: Durchgangsbohrung — (Abmessungen identisch mit 11-1212-60).
• 11-1226-60 — Material: Schwarz pellicolierter Edelstahl — Version: Mit Haltefeder — Ausführung: Gewindebohrung — (Abmessungen identisch mit 11-1216-60).
• 11-1227-60 — Material: Schwarz pellicolierter Edelstahl — Version: Mit Haltefeder — Ausführung: Durchgangsbohrung — (Abmessungen identisch mit 11-1217-60).
