Rohrförmiger Griff 11-61 series

BügelTürfür Maschinen

Definition

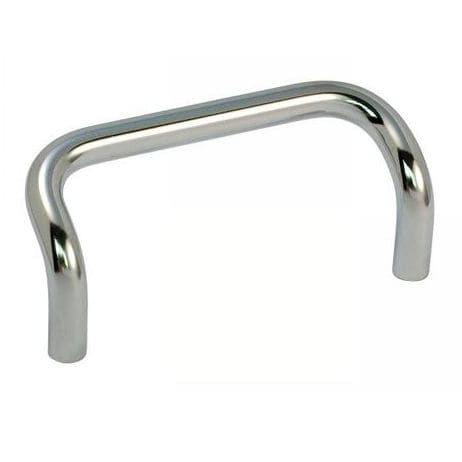

Ein U-Griff (Bügelgriff) zum Betätigen, Heben oder Bewegen von Bauteilen wie Türen, Klappen und Maschinenabdeckungen. Die versetzte U-Form verbessert den Griff und den Handfreiraum. Der Griff wird mit Zentrierunterlegscheiben geliefert, um Stabilität und einfachere Montage zu gewährleisten.

Materialien & Oberflächen

• Stahl: verchromt, schwarz beschichtet oder brüniert.
• Edelstahl: AISI 303 (matt oder poliert).
• Edelstahl: AISI 304 (matt oder poliert).
• Edelstahl: AISI 316L (matt).
• Auflageunterlegscheibe: verzinktes Zamak mit Nickelüberzug für Stahlvarianten; Unterlegscheibe aus Edelstahl für Varianten in 303/304/316L.

Varianten

• Versetzter U-Griff erhältlich in Stahl (verchromt / brüniert / schwarz beschichtet) und in Edelstahl (AISI 303, AISI 304, AISI 316L; matt oder poliert, je nach Ausführung).

Maßbereich

• Bohrabstand / Achsabstand (l1): von 55 mm bis 250 mm (häufige Werte: 55, 64, 88, 96, 100, 120, 125, 160, 180, 200, 250).
• Griffdurchmesser (d1): 8 mm, 10 mm, 12 mm.

Typische Anwendung

• Montage an Türen, Paneelen, Möbeln und Maschinenabdeckungen zum Betätigen, Öffnen oder Bewegen von Bauteilen.
• Die versetzte Form verbessert Ergonomie und Handfreiraum.
• Empfohlene Befestigung mit zwei Schrauben und den mitgelieferten Zentrierunterlegscheiben zur Sicherstellung der Stabilität.

Montage
Befestigung mit zwei passenden Schrauben entsprechend Referenz und Bohrbild; kompatibel mit gängigen Schraubentypen (Innensechskant, versenkt, Linsenkopf etc.). Gewindegrößen typisch: M4, M5, M6 je nach Variante.

Beispiel Bestellung / Referenz
Beispiel Bestellung: Referenz-l1 | 11-610-8-55

Dokumente
Produktblatt und technische PDF (Zeichnungen und 3D-Dateien) zum Download verfügbar.

Technische Spezifikationen

• Modell / Serie: 11-61
• Bezeichnung: CABINET U-HANDLE
• Materialien: Stahl (verchromt / brüniert / schwarz beschichtet); Edelstahl AISI 303, AISI 304, AISI 316L
• Unterlegscheibe: Zamak nickelt beschichtet (für Stahl) oder Edelstahl (für Inox-Varianten)
• Oberflächen: verchromt, brüniert, schwarz beschichtet, matt, poliert
• Verfügbare L1-Werte: 55, 64, 88, 96, 100, 120, 125, 160, 180, 200, 250 mm
• Griffdurchmesser d1: 8, 10, 12 mm
• Gewinde / Befestigung d2: übliche Optionen M4, M5, M6
• d3: 12 mm oder 15 mm oder nicht anwendbar je nach Variante
• l2 (falls zutreffend): 30, 35, 44 mm
• h1 (falls zutreffend): 40, 47, 60 mm
• h2 (falls zutreffend): 8, 12 mm
• r1 (falls zutreffend): 9, 11, 12 mm
• Entspricht der Norm: GN 425.1
• Lieferumfang: Zentrierunterlegscheiben
