Bündiger Griff 11-46 series

klappbarindexierbarMulden

Definition

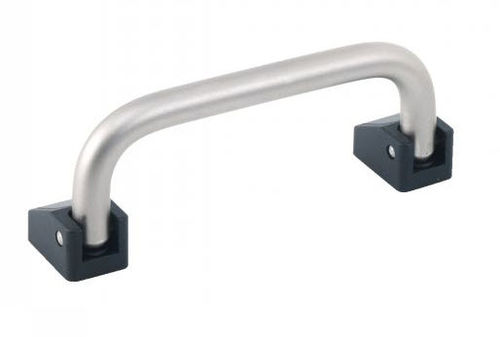

Ein Klappgriff, auch versenkbarer oder bündiger Griff genannt, ist eine mechanische Komponente zum Betätigen, Heben oder Bewegen von Gegenständen, Türen, Klappen oder Abdeckungen.

Material

• Griff aus verchromtem Stahl oder mattem Edelstahl (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303)
• Halterungen und Abdeckkappen aus schwarzem, mattem Technopolymer

Ausführung
Zwei Ausführungen verfügbar: verchromter Stahl oder matter Edelstahl.

Abmessungsbereich
Erhältlich mit drei Lochabständen l1: 100 mm, 120 mm oder 180 mm. Griffhöhe l2 = 45,5 mm.

Anwendung

• Die Befestigungsfüße halten Temperaturen bis 250°C stand.
• Die die Befestigungsschrauben abdeckenden Kappen dürfen nicht über 100°C verwendet werden.
• Indikative statische Tragfähigkeit; bei Überschreitung kann der Griff sich verformen oder die Befestigungsfüße brechen.
• Geeignet zum Bewegen oder Heben kleiner bis mittelgroßer Gegenstände; kann an Klappen, Abdeckungen oder Seiten von rollbaren Schränken befestigt werden.
• Die Möglichkeit, den Griff gegen die Oberfläche zu klappen, reduziert das Risiko von Hängenbleiben und Unfällen.
• Die beiden Kappen verbergen die Befestigungsschrauben für eine saubere Optik und verhindern das Eindringen von Schmutz in die Schraubenköpfe.

Montage

• Entfernen Sie die beiden Kappen an den Füßen des Klappgriffs.
• Befestigen Sie den Griff mit Zylinderkopfschrauben mit Innensechskant (nicht mitgeliefert).
• Setzen Sie die Kappen wieder auf, wenn die Einsatztemperatur 100°C nicht überschreitet.

Varianten / Verfügbare Referenzen

• 11-460-100 — Stahl — l1 = 100 mm — l2 = 45,5 mm
• 11-460-120 — Stahl — l1 = 120 mm — l2 = 45,5 mm
• 11-460-180 — Stahl — l1 = 180 mm — l2 = 45,5 mm
• 11-465-100 — Edelstahl — l1 = 100 mm — l2 = 45,5 mm
• 11-465-120 — Edelstahl — l1 = 120 mm — l2 = 45,5 mm
• 11-465-180 — Edelstahl — l1 = 180 mm — l2 = 45,5 mm

Norm
Entspricht GN 425.5

Verfügbare Dokumente
Produktbeschreibung und technische Datenblatt (PDF).

Eigenschaften / Technische Daten

• Serie / Modell: 11-46
• Handelsbezeichnung: Folding handle
• Materialien: verchromter Stahl oder matter Edelstahl (AISI 303); Halter und Kappen aus schwarzem Technopolymer
• Verfügbare Lochabstände (l1): 100 mm, 120 mm, 180 mm
• Griffhöhe (l2): 45,5 mm
• l3 (mm): 15,5
• l4 (mm): 18
• l5 (mm): 6,1
• l6 (mm): 2
• d1 (mm): 10
• d2 (mm): 6,3
• h1 (mm): 34
• h2 (mm): 27
• h3 (mm): 56,5
• Indikative statische Belastung: 500 N
• Max. Temperatur Befestigungsfüße: 250°C
• Max. Temperatur Kappen: 100°C
