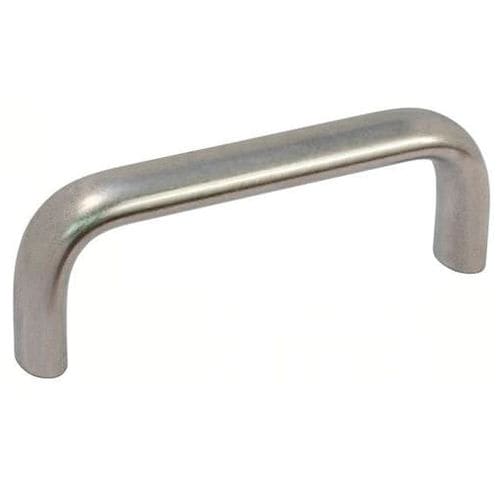

Bügelgriff 11-51 series

GeräteTürAluminium

Produkt

• U-förmiger Schrankgriff aus Aluminium zum Manövrieren, Heben oder Bewegen von Gegenständen, Türen und Klappen.

Definition
Ein U-Griff ist eine mechanische Komponente zum Manövrieren, Heben oder Bewegen von Gegenständen, Türen oder Klappen. Die ovale Form unterstützt einen natürlichen Griff.

Material
- Hergestellt aus extrudiertem Aluminiumprofil (AlMgSi0,5 F13). Oberflächen: matt, beschichtet (schwarz RAL 9005, rot RAL 3000, silbergrau RAL 9006) oder eloxiert.

Versionen / Oberflächen

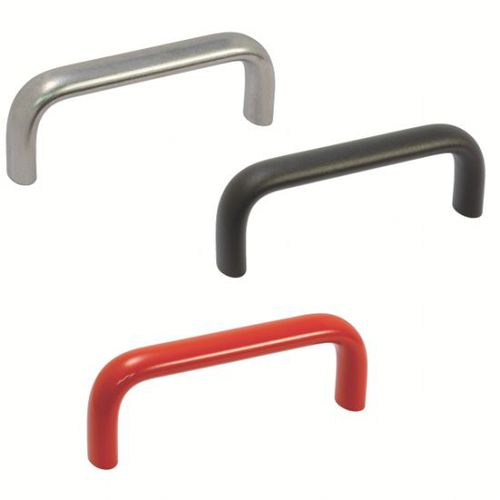

- Verfügbare Oberflächen: matt, eloxiert, beschichtet schwarz, beschichtet rot, beschichtet silbergrau.

Abmessungsbereich und Varianten
- Gewindeoptionen (d1): M6 oder M8. Längen (l2) verfügbar: 100, 112, 117, 120, 125, 128, 160, 179, 180, 192, 200, 235, 300, 400, 500 mm. Einbau-/Querschnittsbreite (l1): 20 mm oder 26 mm. Weitere Maße (h1, h2, r1, l3) abhängig von der Referenz.

Anwendung
- Zum Einbau in Anlagen, die das Manövrieren oder Öffnen von Türen und Klappen erfordern. Der große Längenbereich eignet sich für viele industrielle Montagesituationen. Die ovale Form gewährleistet einen natürlichen und sicheren Griff. Offenes Design ohne geschlossene Winkel erleichtert die Reinigung. Aluminiumbauweise sorgt für ein leichtes, langlebiges Bauteil.

Auf Anfrage
- Beschichtungsfarben außerhalb des Standards.
- Sondermaße.

Dateien
- Technische Datenblätter und Produktblätter als PDF verfügbar.

Beispiel Bestellung / Referenz
Beispielreferenz: 11-511-20-100 (weitere Varianten nach Oberfläche und Länge verfügbar).

Konformität
Entspricht den Normen GN 565 / GN 564.

Eigenschaften / Technische Spezifikationen

• Material: extrudiertes Aluminiumprofil AlMgSi0,5 F13.
• Oberflächen: matt, eloxiert, beschichtet schwarz (RAL 9005), beschichtet rot (RAL 3000), beschichtet silbergrau (RAL 9006).
• Gewindeoptionen (d1): M6 oder M8.
• Einbaubreite / Querschnitt (l1): 20 mm oder 26 mm.
• Längen l2 verfügbar: 100, 112, 117, 120, 125, 128, 160, 179, 180, 192, 200, 235, 300, 400, 500 mm.
• Stärke / l3: 13 mm oder 17 mm.
• Höhen h1 beobachtet: 49, 51, 55, 57 mm.
• h2 min beobachtet: 10 mm oder 12 mm.
• Radien r1 beobachtet: 13 mm oder 17 mm.
• Beispiele interner Referenzen: 11-511-20-100, 11-511-20-112, 11-511-20-117 usw.
• Ergonomie: ovale Form für natürlichen und sicheren Griff.
