Rohrförmiger Griff 11-78 series

Bügelfür FrontplattenTür

Produktname

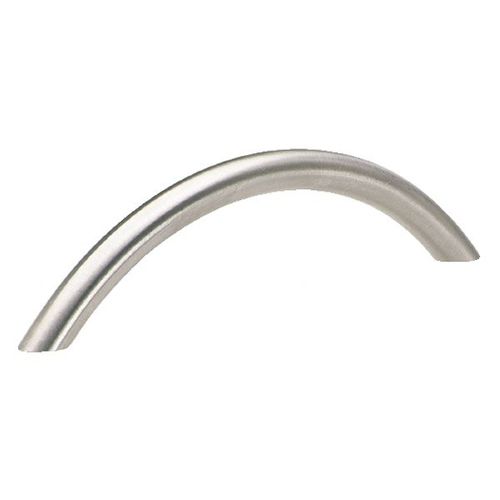

Bügelgriff (Arch-Griff) — Edelstahl oder beschichteter Stahl (Modell 11-78).

Definition
U-förmiger Griff zum Betätigen, Heben oder Bewegen von Gegenständen wie Türen, Klappen, Schubladen und anderen leichten Öffnungen. Elliptisches Profil reduziert das Risiko des Einhakens und bietet ein unauffälliges Erscheinungsbild.

Material

• Matt-Edelstahl (AFNOR Z 8 CN 18-09, Werk 1.4305, AISI 303)
• Stahl mit matt-schwarzer Beschichtung (RAL 9005)
• Stahl mit silbergrauer Beschichtung (RAL 9006)

Ausführungen / Oberflächen
Erhältlich in drei Oberflächen: matt Edelstahl, Stahl matt-schwarz, Stahl silbergrau.

Abmessungsbereich

• Bohrungsabstand / Lochabstand (l1): 64, 96, 128, 160, 192 mm
• Durchgangsbohrungsdurchmesser (d1): 10 mm
• Befestigungsgewinde: M4 (Befestigungsschrauben nicht im Lieferumfang)

Anwendung

• Geeignet für Schubladen, Türen und andere leichte Öffnungen in Möbeln, Paneelen und Kleingeräten
• Schlankes Design und M4-Gewinde für kleine/leichte Montagefälle
• Elliptische Form minimiert Einhänge- und Verletzungsrisiko

Produktreihen / Referenzen
Serie / Modell: 11-78. Typische Referenzgruppen:
11-780-10-[64|96|128|160|192] — Edelstahlvarianten
11-782-10-[64|96|128|160|192] — Stahl, matt-schwarze Beschichtung
11-783-10-[64|96|128|160|192] — Stahl, silbergraue Beschichtung

Verfügbare Dateien und Services

• 3D-CAD-Dateien für jede Referenz
• Technische Zeichnung (Bemaßungsschema)
• PDF-Datenblätter: Artikeldatenblatt und Familiendatenblatt

Typische technische Parameter (je Referenz)
11-780-10-64 | Inox | d1 = 10 mm | d2 = M4 | l1 = 64 mm | l2 = 75 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-96 | Inox | d1 = 10 mm | d2 = M4 | l1 = 96 mm | l2 = 111 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-128 | Inox | d1 = 10 mm | d2 = M4 | l1 = 128 mm | l2 = 146 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-160 | Inox | d1 = 10 mm | d2 = M4 | l1 = 160 mm | l2 = 181 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-192 | Inox | d1 = 10 mm | d2 = M4 | l1 = 192 mm | l2 = 219 mm | h1 = 35 mm | h2 = 5 mm
(Gleiche l1-Optionen und M4-Gewinde gelten für die Varianten 11-782 und 11-783.)

Zusätzliche Hinweise
Befestigungsschrauben sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Entspricht den Normen GN 424.5 / GN 424.1.

Technische Daten

• Modell / Serie: 11-78
• Materialien: AISI 303 Edelstahl oder beschichteter Stahl (RAL 9005 schwarz, RAL 9006 silbergrau)
• Befestigungsgewinde: M4
• Durchgangsbohrungsdurchmesser (d1): 10 mm
• Bohrungsabstand (l1): 64 / 96 / 128 / 160 / 192 mm
• Nebenlängen (l2) Beispiele: 75 / 111 / 146 / 181 / 219 mm
• Gesamthöhe (h1): 35 mm
• Profilhöhe (h2): 5 mm
• Befestigungsschrauben nicht im Lieferumfang
