Bügelgriff 11-55 series

für Steuergehäusefür Frontplattenfür Maschinen

Produktname

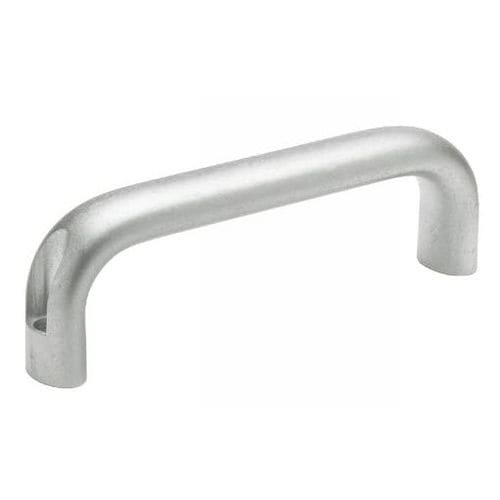

U‑Griff für Schrank 11-55 — Aluminium, gebohrt (vorbohrt mit frontalen Befestigungsbohrungen).

Definition
U‑förmiger Bügelgriff zum Betätigen, Heben oder Bewegen von Elementen wie Türen, Klappen oder Schubladen; Ausführung mit Bohrungen für Vorderseitenbefestigung.

Material & Oberfläche

• Extrudiertes Aluminiumprofil, matte Oberfläche.
• Beschichtete Oberflächen: schwarz (RAL 9005), rot (RAL 3000) oder silbergrau (RAL 9006).
• Anodisierte Oberfläche verfügbar.

Varianten

• Verfügbare Farben: schwarz, rot, grau (silber) oder eloxiert.
• Andere Farben und Sonderbeschichtungen auf Anfrage.

Abmessungsbereich & Varianten

• Mitte‑zu‑Mitte (L2): 100, 112, 117, 120, 128, 160, 116, 132, 164, 179, 196 mm.
• Breite (L1): 20 mm oder 26 mm.
• Tiefen/Längen (l3): 13 mm oder 17 mm.
• Beispiele für L4: 112, 124, 129, 132, 140, 172, 130, 134, 146, 178, 193, 210 mm (je nach Referenz).
• Bohrungsdurchmesser d1: 5,4 mm oder 6,4 mm.
• Höhe h1: 49, 51, 55, 57 mm.
• Höhe h2: 19 mm oder 17 mm.
• Radius r1: 13 mm oder 17 mm.

Montage
Der Griff ist gebohrt (vorgebohrt) und für die Befestigung von vorn vorgesehen. Zur Montage werden zwei CHC‑Schrauben Typ 31-54 benötigt (Schrauben nicht geliefert).

Anwendung / Einsatzbereiche

• Ergonomischer U‑Griff für eine komfortable Handhabung beim Betätigen, Heben oder Bewegen von Geräten, Türen, Klappen und Schubladen.
• Geeignet für Schränke, Maschinen oder Gehäuse, die einen Aluminium‑U‑Griff erfordern.

Auf Anfrage
Sonderfarben (nicht standardmäßige Beschichtungen) und spezielle Abmessungen sind auf Anfrage lieferbar.

Dateien

• Aluminium U‑Griff gebohrt 11-55 (Pdf)
• U‑Griffe - Technisches Datenblatt (Pdf)

Beispiele für Bestellung / Artikelnummern
Beispiel: Referenzformat, das Oberflächenbehandlung, L1 und L2 kombiniert — z. B. 11-551-20-100, 11-551-20-112, 11-551-26-164, 11-551-26-196 etc.

Hinweise
Produkt entspricht der Norm GN 565.1.
