Rohrförmiger Griff 11-67 series

TürTransportU-förmig

Definition
Ein U-Griff (Rohrgriff) zum Bedienen, Heben oder Bewegen von Gegenständen, Türen und Klappen. Wird mit Schrauben, Muttern und Unterlegscheiben für Frontmontage geliefert.

Material

• Rohr: Aluminium (schwarz beschichtet matt RAL 9005 oder eloxiert) oder Edelstahl (Z 6 CN 18-09, Werk 1.4301, AISI 304).
• Seitliche Halter: verstärktes schwarzes Technopolymer, beständig bis 100°C.
• Befestigungselemente: Schrauben, Muttern und Scheiben aus Edelstahl (AISI 304).

Ausführungen
Drei Oberflächen verfügbar: schwarz beschichtetes Aluminium, eloxiertes Aluminium oder Edelstahl.

Abmessungsbereich
Verfügbare Rohrdurchmesser: 20 mm oder 30 mm. Viele Längen l2 von 200 mm bis 1024 mm je nach Ausführung und Referenz.

Anwendung

• Für den Einsatz an schweren Konstruktionen zum Bedienen von Türen, Klappen oder Lasten.
• Rohrdurchmesser 20 mm oder 30 mm bieten sicheren Griff, auch mit Handschuhen.
• Guter Handdurchtritt: ca. 35 mm oder 40 mm je nach Größe.
• Komplett geliefert für Frontmontage (Schrauben, Muttern, Scheiben enthalten).

Beispiel für Bestellung
EXAMPLE OF ORDER : Reference-l1±1 11-671-20-180

Fotos (verfügbare Oberflächen)

• Schwarz beschichtetes Aluminium

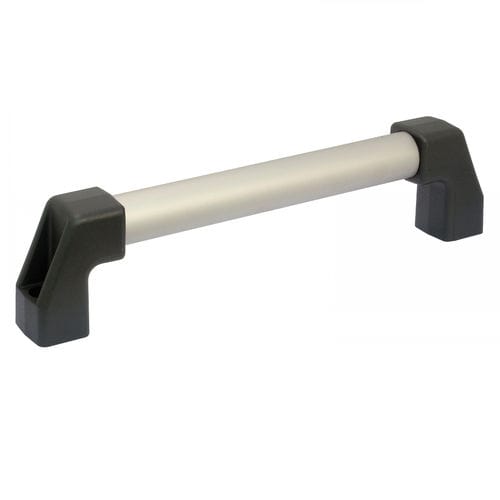

• Eloxiertes Aluminium
• Edelstahl (Inox)

Dateien

• Produkt-PDF und technische Datenblätter verfügbar (produktspezifisches PDF, Datenblatt Serie Rohrgriffe, Datenblatt Serie U-Griffe).

Technische Merkmale / Spezifikationen

• Modell / Serie: 11-67
• Rohrdurchmesser (d1): 20 mm oder 30 mm
• Oberflächen: Beschichtet schwarz (pelliculé), Eloxiert, Edelstahl (AISI 304)
• Materialdetails: Rohr aus Aluminium pelliculé oder eloxiert, oder Edelstahl AISI 304; seitliche Halter = verstärktes Technopolymer (beständig bis 100°C); Befestigungen = Edelstahl AISI 304
• Gewinde zur Befestigung: M8 oder M10
• Verfügbar l1 (±1 mm): 180, 200, 250, 300, 350, 400, 500, 600, 700, 1000
• Verfügbar l2 (mm): 200, 220, 270, 320, 370, 420, 324, 374, 424, 524, 624, 724, 1024
• Verfügbar l3 (mm): 142, 162, 212, 262, 312, 362, 254, 304, 354, 454, 554, 654, 954
• Verfügbar l4 (mm): 48, 57
• Verfügbar l5 (mm): 28, 38
• Verfügbar h1 (mm): 45, 60
• Verfügbar h2 (mm): 25, 35
• Verfügbar h3 (mm): 15.5, 20.5
• Verfügbar h4 (mm): 58, 78
• Norm: entspricht GN 667
