Bügelgriff 11-48 series

für MaschinenTransportfür Frontplatten

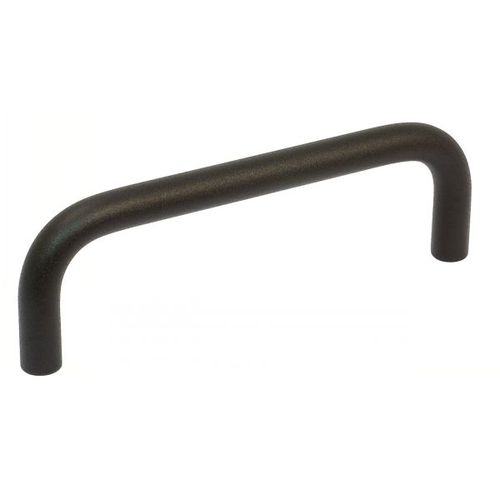

Produktname CABINET "U" HANDLE ALUMINIUM, THIN (Modell : 11-48) Definition

• Ein U-Griff (poignée étrier / poignée en U) ist ein mechanisches Bauteil, das zum Manövrieren, Heben oder Bewegen von Objekten wie Türen, Luken, Schubladen oder anderen Gegenständen, die einen Griff benötigen, verwendet wird.

Materialien und Oberflächen

• Aluminium mit pellierten Oberflächen: schwarz (RAL 9005), silbergrau (RAL 9006) oder rot (RAL 3000).
• Eloxiertes Aluminium erhältlich.

Versionen / Farben

• Pelliculé noir (schwarz)
• Pelliculé gris argenté (silbergrau)
• Pelliculé rouge (rot)
• Anodisé (eloxiert)

Abmessungsbereich Der dünne U-Griff ist in mehreren Größen mit Mittenabstand L1 von 55 mm bis 300 mm erhältlich, um verschiedenen Installationen gerecht zu werden. Ausführung und Montage

• Dünnes Design für ein schlichtes, stromlinienförmiges Finish bei guter Griffigkeit.
• Befestigung mit zwei Schrauben durch zwei Gewindelöcher. Verfügbare Gewindeschrauben: M4, M5 oder M6 je nach Referenz.
• Handgriffe mit Rohrdurchmesser d1 = 8 mm und d1 = 10 mm werden mit zwei Lagerscheiben aus Edelstahl geliefert, um eine perfekte Stabilität nach der Montage zu gewährleisten.

Typische Anwendungen

• Griffe an Türen, Schubladen oder Maschinenabdeckungen; Heben oder Manövrieren von Gegenständen; ästhetische und funktionelle Montage an Möbeln, Maschinen, Platten.

Normen Das Produkt entspricht der Norm GN 425. Bestellbeispiel & Referenzen (Auswahl) Die Produktfamilie umfasst viele spezifische Referenzen / Varianten. Ein Beispiel für das Bestellformat wird auf der Seite gezeigt: Référence-l1 : 11-482-8-55 Einige verfügbare Referenzen (Beispiele)

• 11-482-8-55
• 11-482-8-64
• 11-482-8-88
• 11-482-8-96
• 11-482-8-100
• 11-482-8-120
• 11-482-8-128
• 11-482-10-88
• 11-482-10-100
• 11-482-10-120
• 11-482-10-180
• 11-482-10-200
• 11-482-10-235
• 11-482-12-125
• 11-482-12-160
• 11-482-12-200
• 11-482-12-250
• 11-482-16-160
• 11-482-16-200
• 11-482-16-250
• 11-482-16-300
• 11-483-8-55
• 11-483-8-64
• 11-483-8-88
• 11-483-8-96
• 11-483-8-100
• 11-483-8-120
• 11-483-8-128
• 11-483-10-88
• 11-483-10-100
• 11-483-10-120
• 11-483-10-180
• 11-483-10-200
• 11-483-10-235
• 11-483-12-125
• 11-483-12-160
• 11-483-12-200
• 11-483-12-250
• 11-483-16-160
• 11-483-16-200
• 11-483-16-250
• 11-483-16-300
• 11-484-8-55
• 11-484-8-64
• 11-484-8-88
• 11-484-8-96
• 11-484-8-100
• 11-484-8-120
• 11-484-8-128
• 11-484-10-88
• 11-484-10-100
• 11-484-10-120
• 11-484-10-180
• 11-484-10-200
• 11-484-10-235
• 11-484-12-125
• 11-484-12-160
• 11-484-12-200
• 11-484-12-250
• 11-484-16-160
• 11-484-16-200
• 11-484-16-250
• 11-484-16-300
• 11-485-8-55
• 11-485-8-64
• 11-485-8-88
• 11-485-8-96
• 11-485-8-100
• 11-485-8-120
• 11-485-8-128
• 11-485-10-88
• 11-485-10-100
• 11-485-10-120
• 11-485-10-180
• 11-485-10-200
• 11-485-10-235
• 11-485-12-125
• 11-485-12-160
• 11-485-12-200
• 11-485-12-250
• 11-485-16-160
• 11-485-16-200
• 11-485-16-250
• 11-485-16-300

Hinweise Auf der Seite sind Verfügbarkeitscodes und CAD-Dateien zum Herunterladen für bestimmte Varianten angegeben. Die Produktfamilie bietet viele SKUs, die Durchmesser (d1), Gewinde (M4, M5, M6), L1-Mittenlängen und verschiedene Oberflächen kombinieren. Karakteristika / technische Daten

• Modell / Serie: 11-48
• Matière: Aluminium (pelliculé oder eloxiert)
• Finishs: Pelliculé noir (RAL 9005), Pelliculé gris argenté (RAL 9006), Pelliculé rouge (RAL 3000), Anodisé
• Durchmesser d1: 8 mm, 10 mm, 12 mm, 16 mm
• Gewindebohrungen / Gewinde (d2): M4, M5, M6
• Zusatzmaß (d3): typischerweise 12 mm oder 15 mm je nach Variante
• Mittenabstand L1: von 55 mm bis 300 mm (verschiedene Abstufungen möglich)
• Weitere Maße in der Tabelle: h1 (Beispiele: 35, 43, 51, 59 mm), h2 (Beispiele: 8, 12 mm), r1 (Beispiele: 10, 12, 14, 18 mm) je nach Referenz
• Zubehör: Griffe mit d1 = 8 oder 10 mm werden mit zwei Lagerscheiben aus rostfreiem Stahl geliefert
• Montage: Befestigung mit zwei Schrauben über zwei Gewindebohrungen (M4/M5/M6)
• Norm: entspricht GN 425
