Bügelgriff 11-70

NachbauteilrohrförmigTransport

Produkt
Modell: 11-70

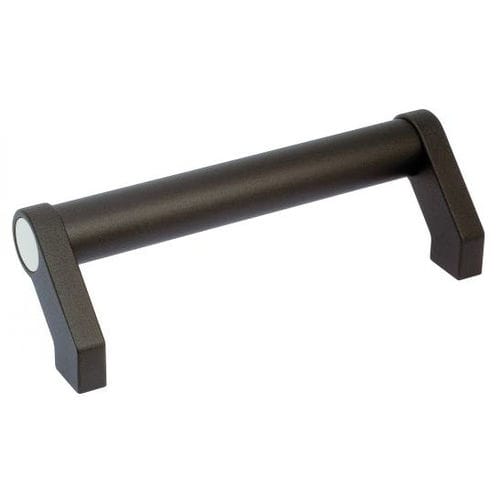

Bezeichnung: Rohrgriff - Aluminium, versetzt

Definition
U-förmiger Rohrgriff zum Betätigen, Heben oder Bewegen von Platten, Türen, Schubladen, Wagen und Maschinenschutzhauben. Das runde Rohrprofil bietet guten Griff und ergonomische Handhabung.

Materialien

• Rohr: Aluminium, schwarz matt beschichtet (RAL 9005) oder eloxiert.
• Seitliche Halter: Zamak, schwarz matt beschichtet (RAL 9005) oder silbergrau (RAL 9006).
• Rohrendkappe: graues Technopolymer.
• Schraubenabdeckung (bei glatt gebohrter Version): Technopolymer schwarz oder grau.

Varianten

• Rohroberfläche: schwarz matt beschichtet oder eloxiert.
• Halterfarbe: schwarz matt oder silbergrau je nach Ausführung.
• Befestigungsvarianten: geschnittene Ausführung (Gewinde M6 oder M8 je nach Länge/Durchmesser) und glatt gebohrte Ausführung (zwei Löcher Ø6,5 mm für M6-Schrauben).

Abmessungsbereich & Befestigung
- Verfügbare Längen l1: von 180 mm bis 1000 mm (z. B. 180, 200, 250, 300, 350, 400, 500, 600, 1000 mm).
- Rohrdurchmesser d1: 20 mm, 28 mm, 30 mm (je nach Ausführung).
- Gewindeoptionen d2: M6 oder M8 (abhängig von Durchmesser/Länge).
- Bohrung glatt d3: Ø6,5 mm für M6-Schrauben.

Einsatz
Geeignet für manuelle Betätigung, Ziehen, Öffnen und Bewegen von Bauteilen wie Türen, Schubladen, Möbeln, Wagen und Maschinenschutzhauben. Die Auswahl an Längen und Oberflächen macht ihn einsetzbar für Industrie- und Möbelfunktionen.

Montage / Zusammenbau

• Befestigungsschrauben werden nicht geliefert, sofern nicht anders angegeben.
• Bei der Gewindeversion: zwei geeignete Schrauben verwenden (z. B. Innensechskantschrauben, Senkkopf, Linsenkopf oder Sechskantkopf je nach Anwendung).
• Bei der glatt gebohrten Version: zwei Innensechskantschrauben passend für M6 verwenden (z. B. Referenz CHC 31-54).

Dokumente (verfügbar)

• Rohrgriff Aluminium, versetzt 11-70 (PDF)
• Rohrgriffe - Technisches Datenblatt (PDF)
• U-Griffe - Technisches Datenblatt (PDF)

Beispielbestellung
BEISPIELBESTELLUNG: Referenz-l1 : 11-701-20-200

Eigenschaften / technische Spezifikationen

• Hauptmodell-Referenz: 11-70 (Serie 11).
• Materialien: Aluminiumrohr; Zamak-Halter; Technopolymer-Endkappe und Schraubenabdeckung.
• Rohroberflächen: schwarz matt beschichtet (RAL 9005) oder eloxiert.
• Halterfarben: schwarz matt (RAL 9005) oder silbergrau (RAL 9006).
• Endkappe: graues Technopolymer; Schraubenabdeckung (glatt gebohrt): schwarzes oder graues Technopolymer.
• Befestigungsoptionen: geschnitten (M6 oder M8) oder glatt gebohrt (Ø6,5 mm für M6-Schrauben).
• Längenbereich (l1): 180, 200, 250, 300, 350, 400, 500, 600, 1000 mm (je nach Ausführung).
• Rohrdurchmesser (d1): 20, 28, 30 mm (je nach Ausführung).
• Gewindearten (d2): M6, M8 je nach Variante.
• Glattbohrung (d3): 6,5 mm für M6-Schrauben.
• Typische Maße pro Referenz: l2 = 12 / 14 / 17 mm ; l3 = 24 / 25 / 27 mm ; l4 = 42 / 50 / 51 mm ; l5 = 54 / 66 / 68 mm ; h1/h2/h3 Werte variieren (siehe Datenblatt).
• Konformität / Norm: entspricht GN 333 (Hinweis in der Produktseite).
• Montage: Befestigungsschrauben nicht enthalten; Schraubentyp und Länge an Version und Einbaumaterial anpassen.
