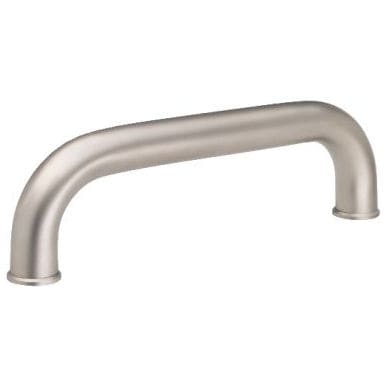

Bügelgriff 11-68 seriesrohrförmigfür Maschinenfür Wagen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Bügel, rohrförmig
- Anwendung
- für Maschinen, für Wagen, Tür, Geräte
- Material
- Edelstahl
- Form
- U-förmig
- Weitere Eigenschaften
- Schrauben
- Größe
Max: 400 mm
(15,75 in)Min: 200 mm
(7,87 in)
Beschreibung
Beschreibung
Material
Versionen und Befestigung
Abmessungsbereich
Einsatz / Eigenschaften
Bestellbeispiel
Technische Daten
- U-Griff für Schränke/Schranktüren, verwendet zum Manövrieren, Heben oder Bewegen von Türen, Klappen, Maschinenabdeckungen, Wagen und ähnlichen Ausrüstungen.
Material
- Satinierter Edelstahl AISI 304 (AFNOR Z 6 CN 18-09, Werk 1.4301).
- Griffe mit Rohrdurchmesser d1 = 28 mm sind hohl und werden mit zwei Auflageringe geliefert, um Stabilität zu gewährleisten; d1 = 20 mm sind Vollstangen.
Versionen und Befestigung
- Zwei Befestigungsarten verfügbar: mit Gewindebohrungen (taraudiert) oder mit Gewindestangen.
- Befestigungsschrauben für die mit Gewindebohrungen ausgestattete Version sind nicht enthalten und separat zu bestellen.
Abmessungsbereich
- Mittlere Bohrabstände (l1): 200, 250, 300, 350, 400 mm.
- Rohrdurchmesser (d1): 20 mm (Vollstab), 28 mm (Hohlrohr).
Einsatz / Eigenschaften
- Zum Ziehen, Öffnen, Bewegen, Heben oder Manövrieren von Türen, Maschinenabdeckungen und anderen Ausrüstungen geeignet.
- Runde Form sorgt für guten Griff und Bedienkomfort.
- 100 % Edelstahl, geeignet für feuchte oder korrosive Umgebungen und lange Lebensdauer.
- Maximal zulässige Kräfte sind im technischen Datenblatt des Produkts angegeben.
Bestellbeispiel
- Referenz-l1: 11-681-20-200
Technische Daten
- Serie / Modell: 11-68
- Handelsbezeichnung: CABINET U HANDLE
- Material: Edelstahl AISI 304 (AFNOR Z 6 CN 18-09, Werk 1.4301)
- Oberfläche: Satinierter Edelstahl
- Rohrdurchmesser (d1): 20 mm (Vollstab), 28 mm (Hohlrohr)
- Mittlere Bohrabstände (l1): 200, 250, 300, 350, 400 mm
- Befestigungsarten: taraudiert (Gewindebohrungen) oder Gewindestangen
- Zubehör: zwei Auflagerringe bei d1 = 28 mm
- Konformität / Norm: entspricht GN 426.5
- Hinweise: Befestigungsschrauben für taraudierte Version nicht enthalten; maximale Kräfte im Datenblatt
