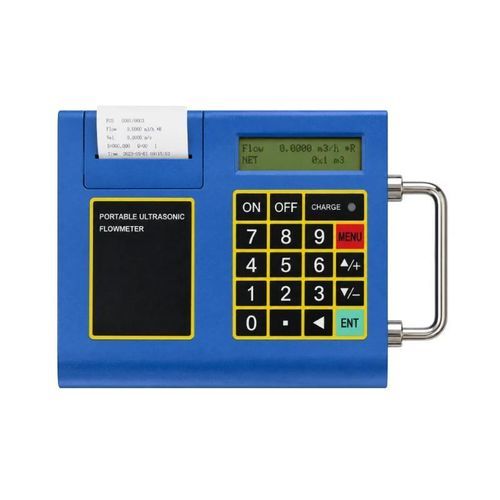

Ultraschall-Durchflussmesser BBUFM-PR

Volumenfür Wasserfür Abwasser

Produktübersicht
Der BBUFM-PR ist ein tragbarer Klemm-Ultraschall-Durchflussmesser für Flüssigkeiten, geeignet für Feldtests, Inbetriebnahme, Wartung und temporäre Messungen. Laufzeit-Transducer werden außen an einer geschlossenen Rohrleitung montiert, ohne diese aufzuschneiden oder Druckverluste zu verursachen. Ein beleuchtetes Display, ein Datenlogger und ein Miniatur-Thermodrucker ermöglichen sofortige oder geplante Ausdrucke der Messergebnisse. Der eingebaute wiederaufladbare Ni‑MH-Akku liefert etwa 20 Stunden Dauerbetrieb.

Hauptmerkmale

• Berührungslose Klemm-Messung für schnelle Montage
• Genauigkeit besser als 1 %, Linearität 0,5 % und Reproduzierbarkeit 0,2 %
• Rohrgrößen: DN15 bis DN6000 (je nach Sensor)
• Eingebauter Mini-Thermodrucker und Datenlogger
• Bedienoberfläche in Chinesisch und Englisch
• RS485-Schnittstelle zur Systemintegration
• Ca. 20 Stunden Batteriebetrieb
• Tragender Schutzkoffer im Lieferumfang

Technische Daten

• Messprinzip: Ultraschall-Laufzeitverfahren
• Messbare Flüssigkeiten: Wasser, Meerwasser, Industrieabwasser, saure und alkalische Flüssigkeiten, Öle und andere akustisch leitfähige Flüssigkeiten
• Rohrdurchmesser: DN15 bis DN6000 (je nach Sensor)
• Strömungsgeschwindigkeitsbereich: 0 bis 30 m/s
• Genauigkeit: besser als 1 %
• Linearität: 0,5 %
• Wiederholgenauigkeit: 0,2 %
• Display: 2-zeiliges, 20-stelliges, hintergrundbeleuchtetes LCD
• Drucker: Miniatur-Thermodrucker
• Kommunikation: RS485
• Umgebungstemperatur Gerät: -20 bis +60 °C
• Standard-Transducer Flüssigkeitstemperatur: ≤ 100 °C
• Hochtemperatur-Transducer-Bereich: -40 bis +160 °C
• Batterie: Eingebaute wiederaufladbare Ni‑MH-Batterie
• Dauerbetrieb: Ca. 20 Stunden
• Externe Versorgung: 220 VAC
• Leistungsaufnahme: 1,5 W
• Netto-Gewicht Hauptgerät: 2,5 kg

Transducer-Optionen

• Klein (Klemm): DN15 bis DN100, -40 bis +110 °C
• Mittel (Klemm): DN50 bis DN1000, -40 bis +110 °C
• Groß (Klemm): DN300 bis DN6000, -40 bis +110 °C
• Klein Hochtemperatur: DN15 bis DN100, -40 bis +160 °C
• Mittel Hochtemperatur: DN50 bis DN1000, -40 bis +160 °C

Typische Anwendungen

• Wasserversorgung, Entwässerung und Abwasserbehandlung
• HKL und Energiemanagement
• Öl-, Chemie- und Industrieflüssigkeitsmessung
• Energieerzeugung, Metallurgie und Prozessüberwachung
• Rohrleitungsdurchflussüberprüfung und Anlagenwartung
• Temporäre Feldmessungen mit gedruckter Dokumentation

Zusätzliche technische Daten

• Tragbares Design für Feldinbetriebnahme und Wartung
• Sofort- oder Zeitdrucke über integrierten Drucker
• Datenprotokollierung für spätere Analyse
• RS485 für Fernauslesung und Systemintegration
