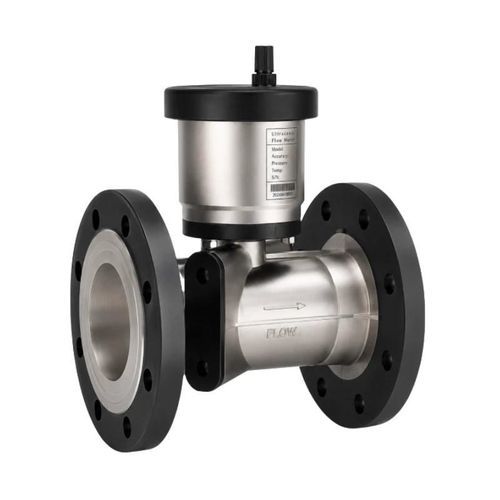

Digitaler Wasserzähler BBUWM-I

UltraschallIndustrie

Produktübersicht Der BBUWM-I ist ein flanschmontierter Mehrweg-Ultraschall-Wasserzähler für große Rohrleitungen und anspruchsvolle Umgebungen. Sein Laufzeitmesssystem kommt ohne mechanisches Messelement aus. Der Zähler zeigt den kumulierten Durchfluss, den Momentan-Durchfluss, den Druck, die Durchflussrichtung und den Betriebsstatus an und unterstützt die Fernablesung sowie das Datenmanagement. Er ist in den Nennweiten DN50 bis DN500 erhältlich. Das Standardmaterial für das Gehäuse ist Edelstahl 304, optional sind Edelstahl 316 und Edelstahl 316L erhältlich. Zu den Kommunikationsschnittstellen gehören RS485/Modbus, M-Bus, NB-IoT/CAT.1, Impuls, 4–20 mA, GPRS und BACnet. Wichtigste Merkmale

• Mehrweg-Ultraschallmessung
• Flanschausführung von DN50 bis DN500
• Messbereich R500
• Bidirektionale Messung
• Schutzart IP68
• Geringer Druckverlust
• Genauigkeitsklasse 2 mit Option Klasse 1
• Batterielebensdauer bis zu 10 Jahre
• 750-Tage- und 72-Monats-Datenaufzeichnungen
• Zahlreiche kabelgebundene und kabellose Kommunikationsoptionen

Technische Daten Parameter | Spezifikation Nennweite: DN50 bis DN500 Maximaler Betriebsdruck: 1,6 MPa Temperaturklasse: T30, T50; Hochtemperaturversionen T70 und T90 Genauigkeitsklasse: Klasse 2; Klasse 1 optional Werkstoff: SS304; optional SS316 oder SS316L Batterielebensdauer: 10 Jahre Schutzart: IP68 Umgebungstemperatur: -40 bis +70 °C Umgebungsfeuchte: ≤100 % r. F. Druckverlustklasse: Δp0, Δp16, Δp25 Klimatische und mechanische Klasse: Klasse C Elektromagnetische Umgebung: E2 Empfindlichkeit des Strömungsprofils: U5/D3 oder U0/D0 Messfrequenz: Adaptiv, 1–4 Messungen/s Anschluss: Flanschanschluss, GB/T 9119-2010 Anzeige: 9-stelliges zweizeiliges LCD mit Statusanzeigen Ausgänge und Kommunikation

• RS485 / Modbus-RTU
• M-Bus
• NB-IoT/CAT.1
• Impulsausgang
• 4–20 mA
• GPRS
• BACnet
• Optische Schnittstelle nach EN 13757 mit 2400 bps

Für RS485 stehen Baudraten von 2400, 4800 und 9600 bps zur Verfügung; die Standardeinstellung ist 2400 bps.

Durchflussspezifikationen DN | Startdurchfluss Qstart | Mindestdurchfluss Q1 | Übergangsdurchfluss Q2 | Dauerdurchfluss Q3 | Überlastdurchfluss Q4 | R 50: 13 l/h | 0,08 m³/h | 0,13 m³/h | 40 m³/h | 50 m³/h | 500 65: 23 l/h | 0,126 m³/h | 0,20 m³/h | 63 m³/h | 78,75 m³/h | 500 80: 34 l/h | 0,126 m³/h | 0,20 m³/h | 63 m³/h | 78,75 m³/h | 500 100: 54 l/h | 0,20 m³/h | 0,32 m³/h | 100 m³/h | 125 m³/h | 500 125: 84 l/h | 0,32 m³/h | 0,51 m³/h | 160 m³/h | 200 m³/h | 500 150: 121 l/h | 0,50 m³/h | 0,80 m³/h | 250 m³/h | 312,5 m³/h | 500 200: 215 l/h | 0,80 m³/h | 1,28 m³/h | 400 m³/h | 500 m³/h | 500 250: 336 l/h | 2,00 m³/h | 3,20 m³/h | 1000 m³/h | 1250 m³/h | 500 300: 483 l/h | 2,00 m³/h | 3,20 m³/h | 1000 m³/h | 1250 m³/h | 500 400: 859 l/h | 3,20 m³/h | 5,12 m³/h | 1600 m³/h | 2000 m³/h | 500 500: 1343 L/h | 5,00 m³/h | 8,00 m³/h | 2500 m³/h | 3125 m³/h | 500 Abmessungen und Gewicht DN | L | B | H | Befestigungslöcher | K | Druck | Gewicht (Edelstahl) 50: 200 mm | 165 mm | 257 mm | 18 × 4 | 125 mm | 1,6 MPa | 9,52 kg 65: 200 mm | 177 mm | 277 mm | 18 × 4 | 145 mm | 1,6 MPa | 11,6 kg 80: 225 mm | 200 mm | 297 mm | 18 × 8 | 160 mm | 1,6 MPa | 14,1 kg 100: 250 mm | 220 mm | 314 mm | 18 × 8 | 180 mm | 1,6 MPa | 17,1 kg 150: 300 mm | 285 mm | 373 mm | 22 × 8 | 240 mm | 1,6 MPa | 26,98 kg 200: 350 mm | 340 mm | 431 mm | 22 × 8 | 295 mm | 1,6 MPa | 37,9 kg 250: 450 mm | 395 mm | 500 mm | 22 × 12 | 350 mm | 1,6 MPa | 41,7 kg 300: 500 mm | 445 mm | 552 mm | 22 × 12 | 400 mm | 1,6 MPa | 49,7 kg Datenspeicherung

• Letzte 7 × 24 Stunden
• 750 Tagesdatensätze
• 72 Monatsdatensätze
• Dauerhafte Speicherung nach Stromausfall

Anwendbare Normen

• GB/T 778-2018
• ISO 4064
• OIML R49
• AWWA C750-10

Technische Daten / Spezifikationen

• Modell: BBUWM-I
• Nennweite: DN50–DN500
• Messprinzip: Mehrweg-Ultraschall-Laufzeitmessung
• Genauigkeit: Klasse 2 (Klasse 1 optional)
• Messbereich: R500
• Maximaler Betriebsdruck: 1,6 MPa
• Gehäusematerial: Standard SS304; optional SS316, SS316L
• Schutzart: IP68
• Batterielebensdauer: Bis zu 10 Jahre
• Temperaturklassen: T30, T50; Hochtemperatur-Versionen T70, T90
• Anzeige: 9-stelliges zweizeiliges LCD mit Statusanzeigen
• Kommunikation: RS485/Modbus-RTU, M-Bus, NB-IoT/CAT.1, Impuls, 4–20 mA, GPRS, BACnet, optische Schnittstelle nach EN 13757
• Datenprotokollierung: 7×24h aktuellste Werte, 750 täglich, 72 monatlich, dauerhafte Speicherung nach Stromausfall
• Anschluss: Flanschanschluss gemäß GB/T 9119-2010
