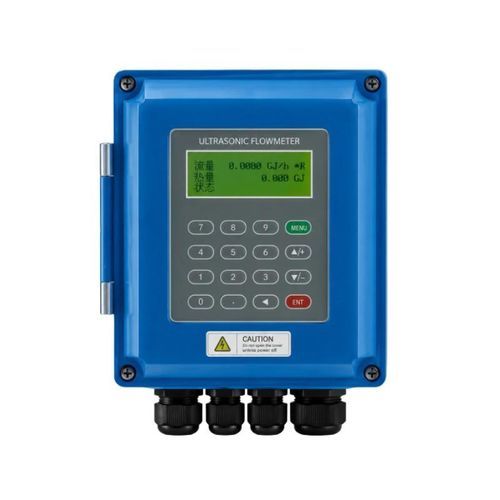

Ultraschall-Durchflussmesser BBUFM-W

Volumenfür Wasserfür Abwasser

Produktübersicht
Der BBUFM-W ist ein wandmontierter Ultraschall-Durchflussmesser für Flüssigkeiten, ausgelegt für Langzeit-Online-Überwachung. Er arbeitet nach dem Laufzeitverfahren und ist kompatibel mit Clamp-on-, Einstech- oder Rohrabschnitts-Sensoren für Wasser, Abwasser, Kühlwasser, Öle, Chemikalien, Getränke und andere akustisch leitende Flüssigkeiten. Der Konverter stellt analoge, Impuls-, Relais- und isolierte RS485/Modbus-Schnittstellen bereit; mit Pt100-Temperatursensoren kann das System auch Heiz- und Kühlenergie berechnen.

Hauptmerkmale

• Wandmontage für kontinuierliche Online-Messung
• Messgenauigkeit ±1%
• Geeignet für Rohrgrößen DN25 bis DN6000
• Clamp-on-, Einstech- und Rohrabschnittssensoren
• Durchfluss- und Heiz-/Kühlenergiemessung mit Pt100
• 4–20 mA, Impuls-, Relais- und Signalschnittstellen
• Isoliertes RS485 mit Modbus
• Konverter IP67 und Sensoren IP68
• AC- oder DC-Versorgung möglich

Technische Daten
Messprinzip — Ultraschall-Laufzeitverfahren
Genauigkeit — ±1%
Anzeige — 2 × 20-stelliges hintergrundbeleuchtetes LCD
Rohrgröße — DN25 bis DN6000
Rohrmaterialien — Stahl, Edelstahl, Gusseisen, Kupfer, Zement, PVC, Aluminium, Glasfaser, ausgekleidete Rohre
Messflüssigkeiten — Wasser, Abwasser, Kühlwasser, Öle, Chemikalien, Getränke und andere akustisch leitende Flüssigkeiten
Medientemperatur — -30 bis +160 °C (je nach Sensor)
Durchflussgeschwindigkeit — 0 bis ±7 m/s
Trübung — ≤10000 ppm (bei begrenzten Luftblasen)
Analoger Ausgang — Ein 4-20 mA Ausgang
Impulsausgang — Ein OCT-Ausgang
Relaisausgänge — Vier
Signal-Eingänge — Drei 4-20 mA Eingänge
Temperatur-Eingang — Pt100
Kommunikation — Isoliertes RS485 mit Modbus
Stromversorgung — 8 bis 36 VDC oder 85 bis 264 VAC
Leistungsaufnahme — 1,5 W
Arbeits-Temperatur Konverter — -20 bis +60 °C
Schutzart — Konverter IP67; Sensoren IP68
Konverter-Abmessungen — 132 × 150 × 85 mm

Sensoren und Montage

• Clamp-on-Sensoren für Installation ohne Rohrtrennung
• Einstech-Sensoren für feste Dauermessung
• Rohrabschnittssensoren für kleine Rohre oder stabile Installation
• Hochtemperatur-Sensoren für Medien bis 160 °C
• Pt100-Temperatursensoren für Energiemessung

Typische Anwendungen

• Feste Leitungsflussüberwachung
• Wasserversorgung, Entwässerung und Abwasserbehandlung
• HKL (HVAC) und Energiemessung
• Industrielle Kühlung und Umwälzsysteme
• Erdöl, Chemie und Prozessregelung
