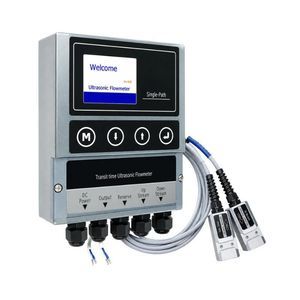

Ultraschall-Laufzeit-Durchflussmesser BBUFM-DP

Volumenfür FlüssigkeitenDN25 - 1"

Produktübersicht
Der BBUFM-DP ist ein fest installierter klemmbare Ultraschall-Durchflussmesser nach dem Laufzeitprinzip mit zwei unabhängigen akustischen Wegen auf derselben Leitung. Jeder Weg liefert Durchfluss, Geschwindigkeit, positive/negative/Netto-Summen sowie Diagnoseinformationen. Klemmbare Messsonden werden außen am Rohr montiert, ohne das Rohr zu durchtrennen, und ermöglichen berührungslose Messungen an bestehenden Leitungen.

Hauptmerkmale

• Doppelter akustischer Pfad für verbesserte Langzeitstabilität und Kreuzdiagnostik
• Unabhängige Durchfluss-, Geschwindigkeits-, Zähler- und Fehlerdiagnose je Pfad
• Nichtinvasive Klemmbefestigung — kein Kontakt mit dem Medium
• Geeignet für volle Leitungen und Medien mit geringen Anteilen an Blasen oder Schwebstoffen
• Ausgänge: 4–20 mA, Impuls, Relais und RS485 (Modbus)
• Keine beweglichen Teile, geringer Druckverlust und geringer Wartungsaufwand

Typische Anwendungen

• Kritische Trinkwasserversorgungs- und Industrie-Umlaufleitungen
• Wasser- und Abwasserbehandlungsanlagen
• Chemische und industrielle Prozessleitungen
• Bewässerung und große Förderleitungen
• Messstellen mit erhöhten Anforderungen an Stabilität und Diagnose

Technische Daten
Messprinzip: Ultraschall-Laufzeit
Akustische Pfade: Doppelpfad
Medium: Flüssigkeit in voller Leitung
Geschwindigkeitsbereich: -12 bis +12 m/s
Genauigkeit: ±0,5 % des Messwertes; ±0,01 m/s im Niederstbereich
Wiederholgenauigkeit: 0,15 %
Linearität: ±0,5 %
Rohrgröße: DN25 bis DN5000
Analoger Ausgang: 4–20 mA, 750 Ω max
Impulsausgang: 0–9999 Hz, OCT
Relaisausgang: SPST, 1 Hz max
Kommunikation: RS485, Modbus-Protokoll
Stromversorgung: 24–36 VDC
Anzeige: 3,5 in TFT LCD, 480 × 320
Temperatur Sender: -40 bis +60 °C
Standard-Transducer-Temperatur: -40 bis +80 °C
Feuchtigkeit: Bis zu 95 % rF, nicht kondensierend
Anwendbare Trübung: 0–12000 NTU
Anwendbarer pH-Bereich: 6–9
Gehäuse Sender: Druckguss-Aluminium, IP54
Transducer-Schutz: IP68
Gewicht Sender Standard: ca. 1,5 kg
Gewicht Transducer-Set Standard: ca. 1,5 kg
Standardkabellänge: 10 m (erweiterbar bis 200 m)

Anzeige und Diagnose

• Durchfluss und Geschwindigkeit für beide Pfade
• Positive, negative und Netto-Zähler
• Unabhängige Statusanzeige und Diagnose je Pfad
• Fehlercodes und Diagnoseinformationen zur Installationsbewertung

Transducer und Installation

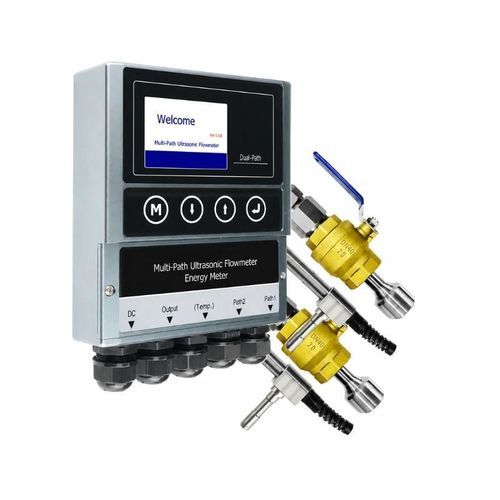

Standard: doppelte, klemmbare Messsonden zur Außenmontage am Rohr. Optional: Einschubsonden falls erforderlich. Standardkabel 10 m, erweiterbar bis 200 m in 5-m-Schritten. Montagearten: V, N, Z oder W je nach Rohr und Anwendung. Sender wandmontiert.

Auswahlinformationen

• Außendurchmesser oder Nennweite (DN)
• Rohrmaterial, Auskleidung und Wandstärke
• Flüssigkeitstyp, Trübung und Betriebstemperatur
• Benötigter Durchfluss- oder Geschwindigkeitsbereich
• Transducer-Montageanordnung (V/N/Z/W)
• Erforderliche Ausgänge, Kommunikationsschnittstelle und Kabellänge

Modell / Technische Zusammenfassung

• Modell: BBUFM-DP
• Messprinzip: Ultraschall-Laufzeit
• Akustische Pfade: Doppelpfad
• Rohrgrößenbereich: DN25 bis DN5000
• Geschwindigkeitsbereich: -12 bis +12 m/s
• Genauigkeit: ±0,5 % des Messwertes; ±0,01 m/s im Niederstbereich
• Ausgänge: 4–20 mA, Impuls, Relais, RS485 (Modbus)
• Stromversorgung: 24–36 VDC
• Anzeige: 3,5 in TFT LCD
• Gehäuse: Druckguss-Aluminium, IP54; Transducer IP68
