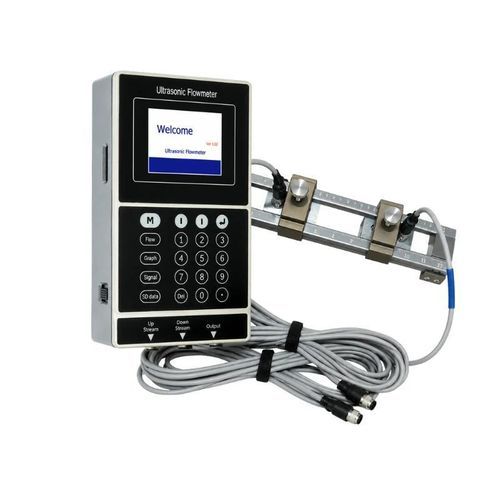

Ultraschall-Laufzeit-Durchflussmesser BBUFM-P

Volumenfür Wasserfür Abwasser

Produktübersicht
Das BBUFM-P ist ein tragbarer Klemm-Ultraschall-Durchflussmesser für Flüssigkeiten, entwickelt für Feldprüfungen, Inspektionen und temporäre Durchflussüberprüfungen. Es nutzt das Laufzeitverfahren; die clamp-on-Wandler werden außen an der Rohrleitung auf einer integrierten Ausrichtschiene montiert. Rohrdurchtrennungen, Prozessunterbrechungen oder Kontakt mit dem Medium sind nicht erforderlich.

Hauptmerkmale

• Tragbares Feld-Kit für Inspektionen und temporäre Messungen
• Kontaktlose clamp-on-Installation ohne Druckverlust oder Leckrisiko
• Aufladbarer Akku mit ca. 16 Stunden Betriebsdauer
• Farb-TFT-Anzeige und numerische Tastatur für einfache Einrichtung
• Integrierte Ausrichtschiene für reproduzierbare Sensorpositionierung
• 4–20 mA Analogausgang zur Systemintegration

Typische Anwendungen

• Rohrleitungsinspektion und Vor-Ort-Durchflussprüfung
• Feldvergleich installierter Durchflussmesser
• Temporäre Messungen in industriellen Prozessleitungen
• Wasserversorgung, Abwasser und Bewässerungssysteme
• Wasserflussprüfungen in HLK- und Energiesystemen

Standardpaket

• Tragbarer Ultraschall-Durchflusssender
• Clamp-on-Wandler auf Schiene montiert
• Wandlerkabel
• 4–20 mA Ausgangskabel
• Netzteil
• Montagezubehör und Halterungen
• Akustisches Kopplungsmittel
• Maßband
• Tragekoffer

Installation
V-, N-, Z- oder W-Montagemethoden können je nach Rohrdurchmesser und Anlagenbedingungen verwendet werden. Stellen Sie sicher, dass der ausgewählte Rohrabschnitt gefüllt ist und die erforderlichen geraden Abschnitte stromauf- und stromabwärts vorhanden sind, um genaue Messergebnisse zu gewährleisten.

Verfügbare Optionen
Wandlerbefestigung: integrierte Ausrichtschiene
Standard-Kabellänge: 5 m
Verlängertes Kabel: bis zu 20 m in 5-m-Schritten
Ausgang: 4–20 mA

Auswahlinformationen

• Rohr-Außendurchmesser, Material und Wandstärke
• Auskleidungsmaterial und -stärke (Liner)
• Flüssigkeitstyp und Betriebstemperatur
• Erwarteter Durchfluss- oder Geschwindigkeitsbereich
• Messstelle und verfügbare gerade Rohrlängen
• Benötigte Kabellänge

Technische Daten

• Messprinzip: Ultraschall-Laufzeitverfahren
• Medium: Flüssigkeit in einer vollen Rohrleitung
• Geschwindigkeitsbereich: -12 bis +12 m/s
• Genauigkeit: ±0,5 % vom Messwert; ±0,01 m/s im Niedriggeschwindigkeitsbereich
• Wiederholbarkeit: 0,15 %
• Linearität: 0,5 %
• Rohrgröße: DN25 bis DN5000
• Analogausgang: 4–20 mA, maximale Last 750 Ω
• Akku-Betriebsdauer: ca. 16 Stunden
• Anzeige: 3,5 in TFT LCD, 480 × 320
• Sender-Betriebstemperatur: -40 bis +60 °C
• Standard-Wandler-Temperatur: -40 bis +60 °C
• Feuchtigkeit: Bis zu 95 % rF, nicht kondensierend
• Gehäuse des Senders: CNC-bearbeitete Aluminiumlegierung
• Gewicht des Senders: ca. 0,82 kg
• Gewicht von Wandlern und Schiene: ca. 1,29 kg
