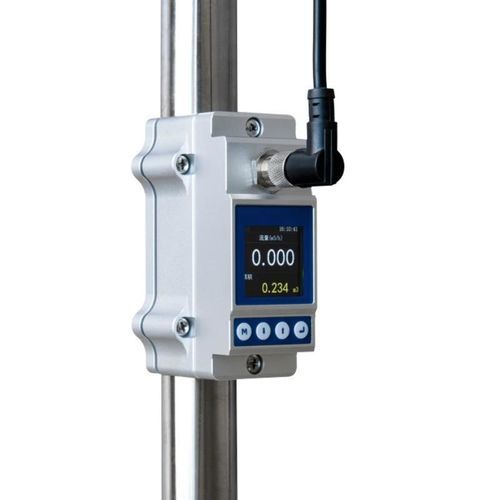

Digitaler Wärmezähler BBUEM-S

Ultraschall4-20 mAModbus

Produktübersicht Der BBUEM-S ist ein aufsteckbarer Ultraschall-Energiezähler für Heiz- und Kühlenergie in kleinen Wasserleitungen. Der Durchflusssensor und die darauf abgestimmten Temperatursensoren werden mit speziellen Halterungen an der Außenseite der Rohre befestigt, sodass die bestehenden Rohrleitungen weder geschnitten noch verändert werden müssen. Der Zähler misst die Wassergeschwindigkeit, die Vor- und Rücklauftemperaturen sowie die Temperaturdifferenz und berechnet die kumulierte Heiz- oder Kühlenergie. Er ist für zentrale HLK-Anlagen, Heizungsanlagen, Wärmetauscher und Gebäudeenergiemanagementsysteme konzipiert. Hauptmerkmale

• Spezielle Konfigurationen für Rohre von DN15 bis DN80
• Extern montierter Durchflusssensor und Temperatursensoren
• Kein Aufschneiden der Rohre, keine Betriebsunterbrechung und kein Kontakt mit der Flüssigkeit
• Rohr-Größen-spezifische Montagehalterungen
• OLED-Display für Durchfluss und kumulierte Energie
• 4–20-mA-Ausgang und RS485-Kommunikation

Typische Anwendungen

• Zentrale HLK-Kaltwasser- und Kühlwassersysteme
• Kleine Heiz- und Wärmetauschersysteme
• Zonenweise Gebäudeenergieüberwachung
• Kühlwasser für Industrieanlagen
• Summierung der Heiz- und Kühlenergie

Technische Daten (Tabelle) Messprinzip: Ultraschall-Laufzeitmessung Medium: Wasser Geschwindigkeitsbereich: 0,1 bis 5,0 m/s Durchflussgenauigkeit: ±2,0 % Wiederholgenauigkeit: 0,8 % Rohrgröße: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 Temperatursensoren: PT1000 Temperaturmessbereich: 2 bis 105 °C Mediumstemperatur: 0 bis 50 °C Analogausgang: 4–20 mA, maximale Last 600 Ω Alarmausgang: Optionaler OCT-Alarm für Ober- und Untergrenze Kommunikation: RS485 / Modbus; optional MeterBUS Stromversorgung: 24 VDC Kabellänge: 1,8 m Anzeige: 128 × 64 OLED Datenspeicher: Tages-, Monats-, Jahres- und Gesamtdurchflussaufzeichnungen Umgebungstemperatur: 0 bis 50 °C Luftfeuchtigkeit: 0–95 % r. F., nicht kondensierend Schutzart: IP54 Gehäusematerial: Aluminiumlegierung Rohrmaterialien: Edelstahl, Kohlenstoffstahl und PVC Rohrkonfigurationen (Referenz) Nennweite / Referenz-Rohraußendurchmesser / Referenz-Rohrinnendurchmesser / Referenz-Wandstärke DN15: 20 mm / 15 mm / 2,5 mm DN20: 25 mm / 19 mm / 3 mm DN25: 32 mm / 26 mm / 3 mm DN32: 40 mm / 33 mm / 3,5 mm DN40: 50 mm / 43 mm / 3,5 mm DN50: 63 mm / 55 mm / 4 mm DN65: 75 mm / 67 mm / 4 mm DN80: 90 mm / 82 mm / 4 mm Messwerte und Anzeige

• Momentaner Durchfluss
• Vorlauf- und Netto-Durchflusssummen
• Vorlauf- und Rücklauftemperaturen
• Temperaturdifferenz
• Gesamte Heiz- oder Kühlenergie
• Tägliche, monatliche und jährliche Summenwerte

Lieferumfang

• Ultraschall-Energiezähler-Sender
• Aufsteckbarer Durchflusssensor
• Zwei PT1000-Temperatursensoren
• Befestigungshalterungen für Temperatursensoren
• Befestigungshalterung für Durchflusssensor
• Anschlusskabel

Auswahlhinweise

• Nennweite und tatsächlicher Außendurchmesser
• Rohrmaterial, Innendurchmesser und Wandstärke
• Heiz- oder Kühlanwendung
• Mediums- und Umgebungstemperaturen
• Erforderliche Ausgangsleistung und Kommunikationsschnittstelle

Technische Daten / Spezifikationen

• Messprinzip: Ultraschall-Laufzeitmessung
• Medium: Wasser
• Geschwindigkeitsbereich: 0,1 bis 5,0 m/s
• Durchflussgenauigkeit: ±2,0 %
• Wiederholgenauigkeit: 0,8 %
• Unterstützte Rohrgrößen: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80
• Temperatursensoren: PT1000
• Temperaturmessbereich: 2 bis 105 °C
• Medientemperaturbereich: 0 bis 50 °C
• Analogausgang: 4–20 mA (max. Last 600 Ω)
• Kommunikation: RS485 / Modbus (optional MeterBUS)
• Stromversorgung: 24 VDC
• Kabellänge: 1,8 m
• Anzeige: 128 × 64 OLED
• Datenspeicherung: Tages-, Monats-, Jahres- und Durchfluss-Gesamtzähler-Aufzeichnungen
• Umgebungstemperatur: 0 bis 50 °C
• Luftfeuchtigkeit: 0–95 % r. F., nicht kondensierend
• Schutzart: IP54
• Gehäusematerial: Aluminiumlegierung
• Kompatible Rohrmaterialien: Edelstahl, Kohlenstoffstahl, PVC
