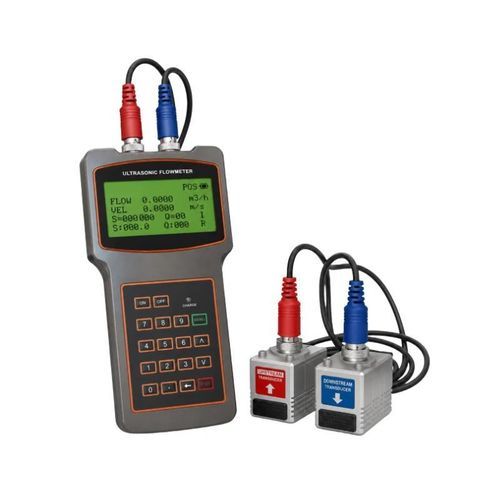

Ultraschall-Laufzeit-Durchflussmesser BBUFM-H

Volumenfür Wasserfür Abwasser

Produktübersicht
Der BBUFM-H ist ein tragbarer Aufsteck-Ultraschall-Durchflussmesser für Flüssigkeiten, ausgelegt für Feldinspektionen, Inbetriebnahmen und temporäre Messungen. Aufsteck-Transducer (magnetisch oder mit Halterung) werden außen an der Rohrleitung angebracht und ermöglichen die Messung ohne Unterbrechung des Betriebs oder Druckverlust.

Hauptmerkmale

• Handgerät für schnelle Feld- und Inbetriebnahmeprüfungen
• Kontaktlose Clamp-on-Montage; kein Stillstand oder Rohrschnitt notwendig
• Messgenauigkeit ±1% und hohe Reproduzierbarkeit
• Rohrgrößen von DN15 bis DN6000 je nach Transducer
• Standard- und Hochtemperatur-Transducer verfügbar; Transducer-Schutzklasse IP67
• Beleuchtetes 4 × 16-Zeichen-LCD für Vor-Ort-Anzeige
• Integrierter Datenlogger (>2.000 Messdatensätze) und isolierte RS232-Schnittstelle
• Betrieb mit drei Ni‑MH AAA 1,2 V Batterien; >12 Stunden Dauerbetrieb

Technische Daten
Messprinzip — Ultraschall-Laufzeitverfahren
Genauigkeit — ±1%
Linearität — 0,5%
Wiederholbarkeit — 0,2%
Strömungsgeschwindigkeit — 0 bis ±10 m/s
Rohrgröße — DN15 bis DN6000 (transducerabhängig)
Rohrmaterialien — Stahl, Edelstahl, Gusseisen, Kupfer, Zement, PVC, Aluminium, Glasfaser, ausgekleidete Rohre
Messbare Medien — Wasser, Abwasser, Meerwasser, Öle, Chemikalien, Getränke und andere akustisch leitfähige homogene Flüssigkeiten
Medium-Temperatur — -30 bis +160 °C (transducerabhängig)
Trübung — ≤10000 ppm mit begrenzten Blasen
Anzeige — 4 × 16-Zeichen beleuchtetes LCD
Datenaufzeichnung — >2.000 Messdatensätze
Kommunikation — Isolierte RS232
Gehäuse-Umgebung — -20 bis +60 °C; ≤85% rF
Transducer-Schutz — IP67
Batterie — 3 × 1,2 V AAA Ni‑MH
Dauerbetrieb — >12 Stunden
Adapter — 90 bis 260 VAC
Leistungsaufnahme — 1,5 W
Abmessungen Hauptgerät — 200 × 93 × 32 mm

Transducer-Optionen
Klein clamp-on — Rohrgröße: DN15 bis DN100 — Temperaturbereich: -30 bis +90 °C
Mittel clamp-on — Rohrgröße: DN50 bis DN700 — Temperaturbereich: -30 bis +90 °C
Groß clamp-on — Rohrgröße: DN300 bis DN6000 — Temperaturbereich: -30 bis +90 °C
Hochtemperatur clamp-on — Rohrgröße: DN15 bis DN6000 — Temperaturbereich: bis +160 °C
Clamp-on mit Halterung — Rohrgröße: DN15 bis DN700 — Temperaturbereich: -30 bis +90 °C
Hochtemperatur-Halterung — Rohrgröße: DN15 bis DN700 — Temperaturbereich: bis +160 °C

Typische Anwendungen

• Inspektion von Trink- und Abwassersystemen
• HLK-Anlagen, Kühl- und Warmwasser-Kreisläufe
• Durchflussprüfung in Industrie-Rohrleitungen
• Öl-, Chemie- und Energiebranche
• Inbetriebnahme, temporäre Messungen und Feldmessaufgaben

Schnellübersicht

• Messprinzip: Ultraschall-Laufzeit
• Genauigkeit: ±1%
• Strömungsbereich: 0 bis ±10 m/s
• Rohrbereich: DN15–DN6000 (modellabhängig)
• Temperaturbereich: -30 bis +160 °C (modellabhängig)
• Datenlogger: >2.000 Datensätze
• Kommunikation: Isolierte RS232
• Batteriebetrieb: >12 Stunden (3 × AAA Ni‑MH)
• Transducer-Schutz: IP67
