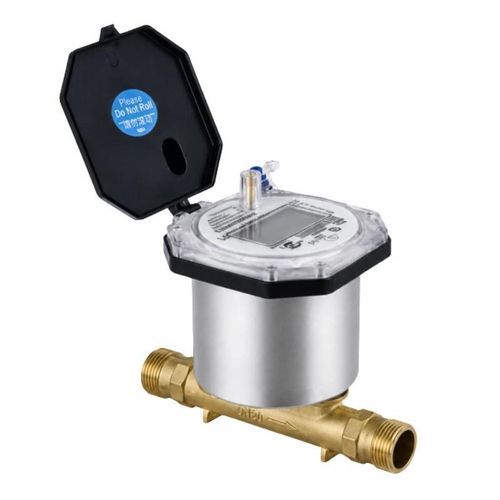

Digitaler Wasserzähler BBUWM-R

Ultraschallfür Wohnhaussmart

Produktübersicht Der BBUWM-R ist ein Ultraschall-Wasserzähler für den Einsatz in Privathaushalten, Gewerbebetrieben und bei Versorgungsunternehmen. Er nutzt die Laufzeitdifferenz zwischen den stromaufwärts und stromabwärts gerichteten Ultraschallsignalen, um Wasserverbrauchsdaten zu messen, anzuzeigen, zu speichern und per Fernübertragung zu übermitteln. Der Zähler kommt ohne mechanisches Messelement aus und unterstützt die Kommunikationsprotokolle NB-IoT/CAT.1, RS485 und M-BUS. Hauptmerkmale

• Fünf Baugrößen von DN15 bis DN40
• Bidirektionale Ultraschallmessung
• Wählbarer Messbereich von R125 bis R500
• Horizontale oder vertikale Installation
• Schutzart IP68
• 8-stelliges LCD
• Bis zu 750 Tage lokale Datenspeicherung
• Optionale Alarme bei Leckage, Rohrbruch, Kalkablagerungen und ungewöhnlicher Nutzung

Technische Daten Parameter — Spezifikation Nennweite — DN15, DN20, DN25, DN32, DN40 Auflösung des kumulierten Volumens — 0,000001 m³ Auflösung des Durchflusses — 0,000001 m³/h Statischer Betriebsstrom — ≤30 µA Batterielebensdauer — >6 Jahre Anzeige — 8-stelliges LCD-Display Temperaturklasse — T30; T30/T50 in den Durchflusskonfigurationen aufgeführt Druckklasse — MAP16 Druckverlustklasse — Δp25, Δp40 Schutzart — IP68 Genauigkeitsklasse — Klasse 2 Elektromagnetische Umgebung — E2 Umgebungsbelastungsklasse — Klasse 0 Einbau — horizontal oder vertikal Durchflussprofil-Empfindlichkeit — U5/D3 oder U0/D0 Rückströmung — Unterstützt Kommunikation — NB-IoT/CAT.1, RS485, M-BUS Durchflusskonfigurationen Nennweite — Dauerdurchfluss Q3 — Überlastdurchfluss Q4 — Übergangsdurchfluss Q2 — Mindestdurchfluss Q1 — Verfügbare R-Werte DN15 — 2,5 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN20 — 4 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN25 — 6,3 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN32 — 10 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 DN40 — 16 m³/h — 1,25 × Q3 — 1,6 × Q1 — Q3/R — 125, 160, 200, 250, 315, 400, 500 Maximal zulässige Abweichung

• Q1 bis unterhalb von Q2: ±5 %
• Q2 bis Q4: ±2 % bei Wassertemperaturen bis 30 °C und ±3 % über 30 °C

Abmessungen und Anschlüsse Größe — L — B — H — Gewicht — Gewinde am Messkörper — Überwurfgewinde DN15 — 165 mm — 103 mm — 155 mm — 1 kg — G3/4B — R1/2 DN20 — 195 mm — 103 mm — 164 mm — 1,2 kg — G1B — R3/4 DN25 — 225 mm — 103 mm — 171 mm — 1,5 kg — G1 1/4B — R1 DN32 – 230 mm – 103 mm – 180 mm – 1,8 kg – G1 1/2B – R1 1/4 DN40 – 300 mm – 103 mm – 189 mm – 2,1 kg – G2B – R1 1/2 Anwendbare Normen

• GB/T 778.01.03.2017
• JJG 162-2019
• CJ/T 434-2013
• EN 13757-4 Wireless M-Bus

Technische Daten / Spezifikationen

• Modell: BBUWM-R
• Nennweiten: DN15, DN20, DN25, DN32, DN40
• Messprinzip: Laufzeitdifferenz (Ultraschall)
• Bidirektionale Messung unterstützt
• Messbereich: wählbar R125–R500
• Dauerdurchfluss (Q3) pro Nennweite: DN15 2,5 m³/h, DN20 4 m³/h, DN25 6,3 m³/h, DN32 10 m³/h, DN40 16 m³/h
• Auflösung des kumulierten Volumens: 0,000001 m³
• Auflösungsvermögen des Durchflusses: 0,000001 m³/h
• Statischer Betriebsstrom: ≤30 µA
• Batterielebensdauer: >6 Jahre
• Anzeige: 8-stelliges LCD
• Temperaturklasse: T30 (T30/T50 in Durchflusskonfigurationen)
• Druckklasse: MAP16
• Druckverlustklasse: Δp25, Δp40
• Schutzart: IP68
• Genauigkeitsklasse: Klasse 2
• Elektromagnetische Umgebung: E2
• Umgebungsbelastungsklasse: Klasse 0
• Einbau: horizontal oder vertikal
• Empfindlichkeit gegenüber Durchflussprofilen: U5/D3 oder U0/D0
• Rückstrom: Unterstützt
• Kommunikationsschnittstellen: NB-IoT/CAT.1, RS485, M-BUS
• Lokaler Datenspeicher: bis zu 750 Tage
• Optionale Alarme: Leckage, Rohrbruch, Kalkablagerungen, ungewöhnliche Nutzung
